复旦＆上交＆北理CC：高性能磷基钠负极材料

 复旦大学周永宁（青年）研究员、北京理工大学邵瑞文（助理）教授以及上海交通大学燃料电池研究所祖丽皮亚·沙地克副教授联合发表研究性成果，揭示了GeP₅/C复合电极的钠储藏机理。放电过程中形成的金属Ge提高了电极的电导率，而NaxP则减轻了合金化过程中Ge的团聚和体积变化。GeP₅相与元素Ge和P一起在充电后再生，这表明GeP₅在循环过程中发生了可逆的相变。

作者合成了GeP₅/C复合材料，并采用多模型表征技术对钠的储存机理进行了综合研究。基于转化和合金化的多步反应过程提供了947mAh/g的高初始容量。放电产物NaxP和NaGe的协同作用增强了电化学性能以及结构和形态的稳定性。经过60次循环后，GeP₅/C复合电极即使在1000mA/g的高电流密度下，钠的存储容量也显示为578mAh/g。这些结果为了解P基负极的钠离子储存机理提供了基础知识，并为开发先进的SIBs负极材料提供了有价值的信息。

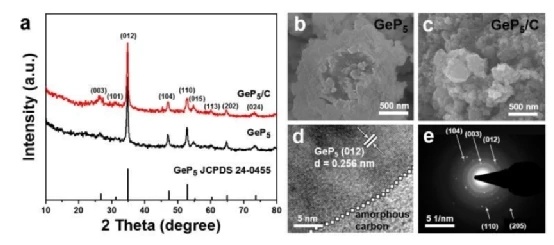

图1GeP5/C复合材料的表征

图2电化学性能测试

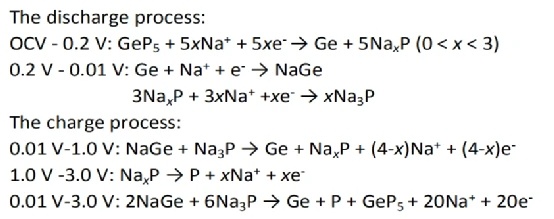

储钠机理

文献链接：Sodium Storage Mechanism of GeP₅/C Compositeas High Capacity Anode Material for Sodium-ion Batteries. https://doi.org/10.1039/D2CC03728A

注：图片非商业用途，存在侵权告知删除！

本文地址：http://libattery.net/news/details340.html
