锻钢固定式球阀，Forged steel fixed ball valve

【锻钢固定式球阀产品应用】

API锻钢固定式球阀主要适用于化工、冶金、石油、制药等行业的各种高压介质输送管道中，适用温度：-196～450℃；驱动方式：手动、气动、电动、液动、涡轮动等；公称通径：1/2"～12"；公称压力：150LB~2500LB；适用介质：水、气、油品、天然气和酸碱腐蚀介质。

【锻钢固定式球阀设计特点与执行标准】

1、设计、制造 按API 6 D；

2、结构长度按 ANSI BI6.10；

3、连接法兰：ANSI BI6.5MSS-SP44；

4、阀门检查和试验按API STD.598；

5、承插端符合ASME B16.11；

6、螺纹连接端(NPT)符合ANSI/ASME B1.20.1

主要的设计特点有：全径/缩径；90度定位和带锁结构；特殊形式的“Y”头手柄；防火和防静电设计；一对相向的蝶形弹簧；防吹出阀杆；阀杆中部双重密封结构；螺栓、螺纹垫片密封阀盖。

【锻钢固定式球阀零部件材料】

阀体 阀杆 阀球 密封面 垫片 填料 工作温度 适用介质

【锻钢固定式球阀本体材料】

1.柔性石墨 不锈钢加柔性石墨 08软钢 F304 F316 柔性石墨编结石墨

2.-29-425℃ 水、蒸汽、油品

3.WC6 15CrMo 15CrMo -29-425℃

4.WC9 25Cr2MoV 25Cr2MoV

5.LCB 304 304 -46-354℃

6.CF8 304 304 -196-600℃ 部分酸、碱

7.CF3 304L 304L

8.CF8M 316 316

9.CF3M 316L 316L

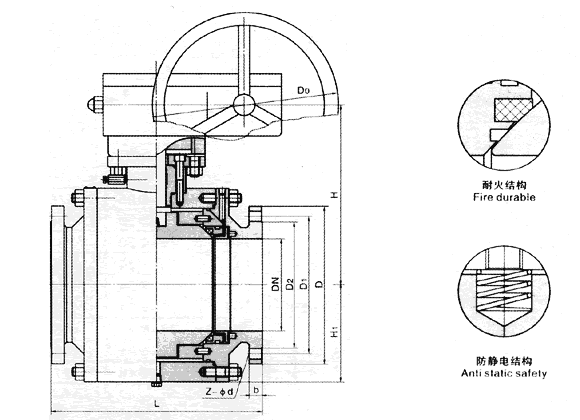

【锻钢固定式球阀产品结构图】

【锻钢固定式球阀主要连接尺寸Class 150Lb】

【Class 300Lb】
