SJ5700-200粗糙度轮廓测量仪是一款集成表面粗糙度和轮廓测量的测量仪器；采用进口高精度光栅测量系统、高精度研磨导轨、高性能非接触直线电机、音圈电机测力系统、高性能计算机控制系统技术，实现对各种工件表面粗糙度和轮廓进行测量和分析。通过高精度研磨导轨、高性能直线电机保证测量的高稳定性及直线度，采用进口高精度光栅测量系统建立工件表面轮廓的二维坐标，计算机通过修正算法对光栅数据进行修正，*终还原出工件轮廓信息并以曲线图显示出来，通过软件提供的分析工具可对轮廓进行各种参数分析。

轮廓仪为全自动测量设备，操作者只需装好被测工件，在检定软件上设定扫描的开始、结束位置，点击“开始”按钮，测针会自动接触工件表面，并按设定的位置扫描；可高精度地测量精密加工零部件的粗糙度和轮廓形状，再选择所需评价参数即可进行评价。

系统软件为简体中文操作系统，操作方便。

SJ5700-200粗糙度轮廓测量仪性能特点：

1、高精度、高稳定性、高重复性：分辨力0.01μm，满足被测件测量精度要求。

1)高精度光栅测量系统，分辨力达到0.01μm，测量精度高；

2)自主研发高精度研磨导轨系统，导轨直线度达到2um/200mm，导轨材料耐磨性好、保证系统稳定可靠工作；

3)高性能直线电机驱动系统，保证测量稳定性高、重复性好；

2、智能化管理与检测软件系统：

仪器操作界面友好，操作者很容易即可基本掌握仪器操作，使用简便。

1)10多年积累的实用检定软件设计经验，向客户提供简洁、实用、快速的操作体验；

2)功能强大、自动处理数据、打印各种格式的检定报告，自动显示、打印、保存、查询测量记录；

3)测量范围广，可满足大多数类型的工件轮廓测量；

4)纯中文操作软件系统，更好的为国内用户服务；

5)打印格式正规、美观。检定数据可存档，或集中打印，不占用检定操作时间；

6)本仪器采用计算机大容量数据库储存，可自动记录保存所有检定结果。

3、测量力系统：

采用音圈电机测力系统，测力可实现从10～150mN连续可调，测力分辨力可达0.2mN；避免了老式砝码加载因周围环境振动带来的测力误差，降低了测力变化引起的测量误差。

4、智能保护系统：

一旦出现主机与被测工件或夹具相撞、或测针在扫描过程中出现拉力过大，仪器会停止扫描保护测量系统和测针。

5、灵活手动控制：

仪器配置了操作杆，可在测量工件前对测针进行粗定位；在脱离电脑的情况下，让测针左右、上下快速移动。

SJ5700-200粗糙度轮廓测量仪工作原理：

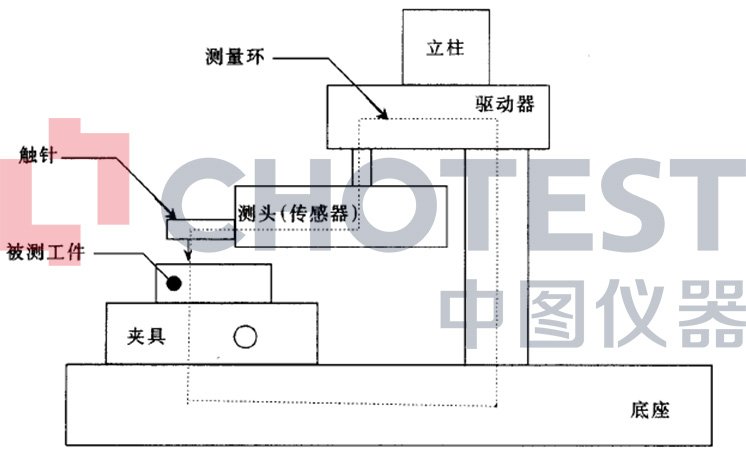

SJ5700-200粗糙度轮廓测量仪是一种两坐标测量仪器，仪器传感器相对被测工件表而作匀速滑行，传感器的触针感受到被测表而的几何变化，在X和Z方向分别采样，并转换成电信号，该电信号经放大和处理，再转换成数字信号储存在计算机系统的存储器中，计算机对原始表而轮廓进行数字滤波，分离掉表而粗糙度成分后再进行计算，测量结果为计算出的符介某种曲线的实际值及其离基准点的坐标，或放大的实际轮廓曲线，测量结果通过显示器输出，也可由打印机输出。

SJ5700-200粗糙度轮廓测量仪技术参数：

1.粗糙度测量:

●基本参数：

测量范围：X轴200mm，Z1轴±80μm / ±40μm / ±20μm

直线度误差: ≤0.15μm/20mm，≤0.5μm/200mm

示值误差：±5%

分辨率：Z1轴0.04μm(±80μm), 0.02μm(±40μm), 0.01μm(±20μm)

测量速度：0.5 mm/s 和0.1 mm/s可调

●硬件结构：

测针：标准型(高度小于8mm) 1支，触针半径2μm，静态测力0.75mN；

大理石平台：尺寸≥750×450mm；

电动立柱：高度≥450mm；

●测量软件

依照ISO3274等国际标准, 能自动选取截止波长；

●测量参数

R粗糙度：Ra,Rq, Rz,Rmax,Rpc,Rz-JIS,Rt,Rp,Rv,R3z,RSm,Rs，Rsk,Rku, Rdq,

Rlq,Rdc,RHSC,Rmr,Rz-L,Rp-L,R3z-L,Rdc-L,RMr-L,Pdc-L,PMr-L

核心粗糙度: Rk,Rpk,Rvk,Rpkx,Rvkx,Mr1,Mr2,A1,A2,Vo

P轮廓参数：Pa,Pq,Pt,Pp,Pv,PSm,Psk,Pku,Pdq,Plq,Pdc,PHSC,PPc,PMr,

W波度轮廓参数：Wa,Wq,Wt,Wp,Wv,WSm,Wsk,Wku,Wdg,Wdc,WMr

Motif参数：R,Ar,W,Aw,Rx,Wx,Wte,Nr,Ncrx,Nw,Cpm,CR,CF,CL

ISO5436参数：Pt,D

轮廓类型: 支持D,P,W,R

●滤波器：

高斯滤波器、RC滤波器，相位修正滤波器

滤波波段可选择，也可任意设定；

支持自动选择符合标准的过滤方式和取样长度；

2.轮廓测量：

（1）X轴

测量范围：0～200mm；

示值误差：±(0.8+2L/100)um，其中L为水平测量长度，单位：mm；

分辨率：0.01um；

直线度：2um/200mm

测量速度：0.1～5mm/s；

移动速度：0～30mm/s

（2）传感器Z1轴：

测量范围：±25mm；

示值误差：±(1.6+|2H|/100)um，其中H为垂直测量高度，单位：mm；

分辨率：0.01um；

（3）Z轴：

测量范围：0～450mm；

移动速度：0～30mm/s；

(5) 测量力：10～150mN；

(6) 爬坡能力：上坡77 o，下坡83o；

(7) 工作台：旋转角度：360度，X、Y移动 ：15mm。

3.仪器尺寸：花岗岩平板750×450×100mm 整机：850×500×1100mm；

仪器重量：150Kg

4.使用环境：无强磁场，无振动，无腐蚀气体

工作温度：20℃ ±2℃

相对湿度：40-60%

SJ5700-200粗糙度轮廓测量仪标准配置：

SJ5700-200粗糙度轮廓一体式测量仪主机  1台；

(1)轮廓模块

(2)粗糙度模块(含粗糙度测针)

组合校准规 1套；

圆锥硬质合金测针1支；

单切面硬质合金测针1支；

平口虎钳 1套；

万向工作台 1套；

测量软件1套；

品牌计算机1套

1）主机配置：双核以上CPU，500GB硬盘，2G内存，Win7系统；

2）显 示 器：24寸液晶显示器。

HP激光打印机1台（型号随HP厂家变更而变更）

铝合金仪器配件箱1个；

 产品使用说明书1套；

 产品合格证、保修卡1套；

 免费保修1年。
