轮廓测量仪可测量各种精密机械零件的素线轮廓形状参数，角度处理（坐标角度，与Y坐标的夹角，两直线夹角）、圆处理（圆弧半径，圆心到圆心距离，圆心到直线的距离，交点到圆心的距离，直线到切点的距离）、点线处理（两直线交点，交点到直线距离，交点与交点距离，交点到圆心的距离）、直线度、凸度、对数曲线、槽深、槽宽、沟曲率半径、沟边距、沟心距、轮廓度、水平距离等形状参数。

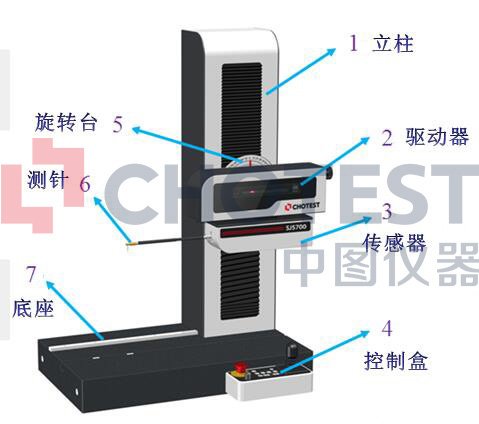

SJ5700轮廓测量仪结构示意图：

SJ5700轮廓测量仪技术参数：

1.X轴

1)测量范围：0～200mm；

2)示值误差：±(0.8+2L/100)um，其中L为水平测量长度，单位：mm；

3)分辨率：0.01um；

4)直线度：2um/200mm

5)测量速度：0.1～5mm/s；

6)移动速度：0～30mm/s；

2.传感器Z1轴

1)测量范围：±25mm；

2)示值误差：±(1.6+|2H|/100)um，其中H为垂直测量高度，单位：mm；

3)分辨率：0.01um；

3.Z轴

1)测量范围：0～450mm；

2)移动速度：0～30mm/s；

4.测量力：10～150mN；

5.爬坡能力：上坡77 o，下坡83o；

6.仪器尺寸（长×宽×高）：花岗岩平板750×450×100mm 整机：850×500×1100mm；

7.仪器总重量：约150Kg；

8.使用环境：无强磁场，无振动，无腐蚀气体

工作温度：20℃ ±2℃

相对湿度：40-60%

SJ5700轮廓测量仪标准配置：

1) SJ5700-200轮廓测量仪主机  1台；

2)组合校准规 1套；

3)圆锥硬质合金测针  1支；

4)单切面硬质合金测针1支；

5)平口虎钳 1套；

6)万向工作台 1套；

7)测量软件1套；

8)品牌计算机1套

1）主机配置：双核以上CPU，500GB硬盘，2G内存，Win7系统；

2）显 示 器：24寸液晶显示器。

9)铝合金仪器配件箱1个；

10) 产品使用说明书1套；

11) 产品合格证、保修卡1套；

12) 免费保修1年。
