电动法兰式金属硬密封蝶阀

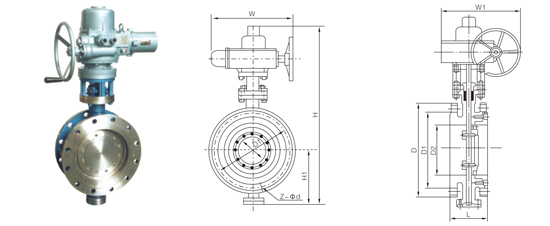

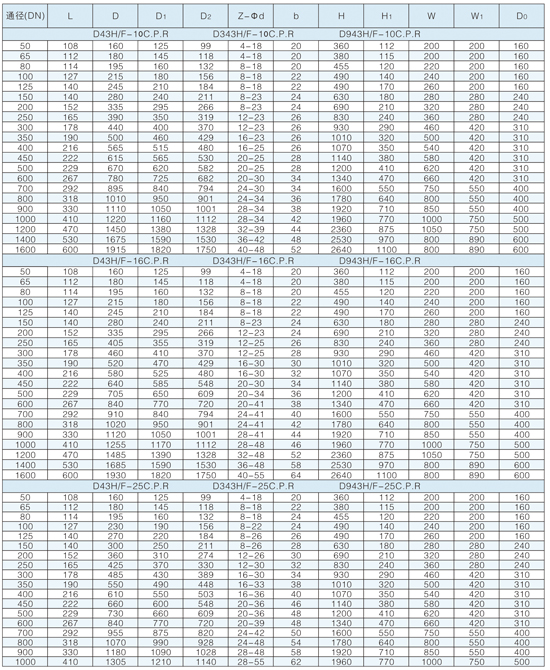

主要外形及连接尺寸

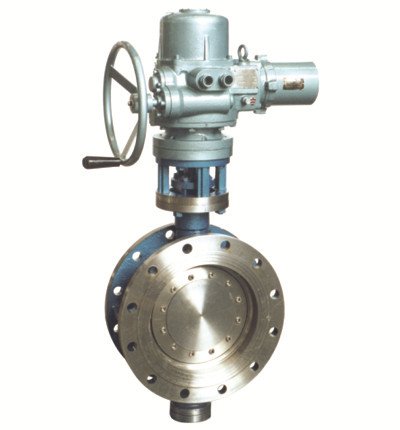

D941H电动硬密封蝶阀

一、D941H电动硬密封蝶阀概述

由阀体、蝶板、密封圈、传动机构等主要部件组成。其结构采用三维偏心原理设计，弹性密封和硬软多层密封兼容的加工新工艺。

二用途

广泛地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。D941H电动硬密封蝶阀是调节流量和截断流体的理想装置。

三、主要特点

1、该蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便。

2、本蝶阀采用不锈钢“U”型密封圈，具有一定的弹性无论在高温、低温的情况下，它与蝶板均具有优良的密封性。

3、本蝶阀的三维偏心距，经过严格的计算，“U”型密封圈与蝶板几乎无磨擦，使用寿命长，并具有越关越紧的功能。

4、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长。

5、本蝶阀结构，“开关”仅需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响，密封性能可靠。
