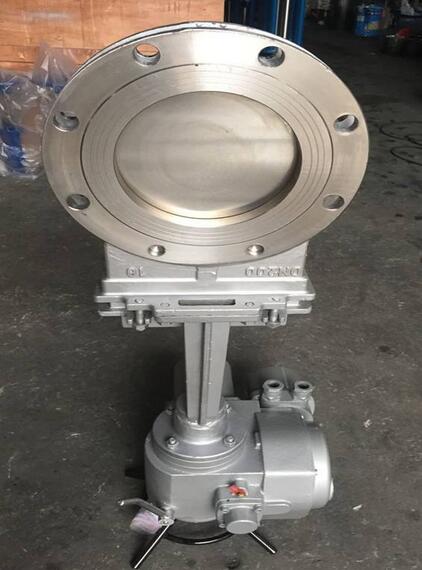

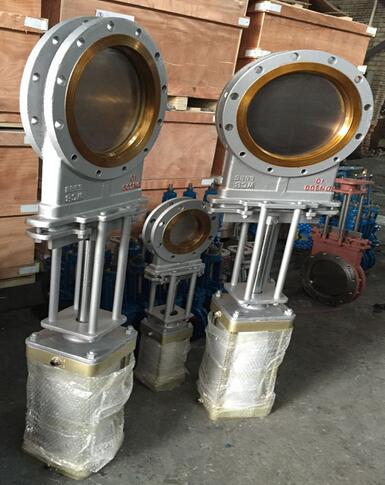

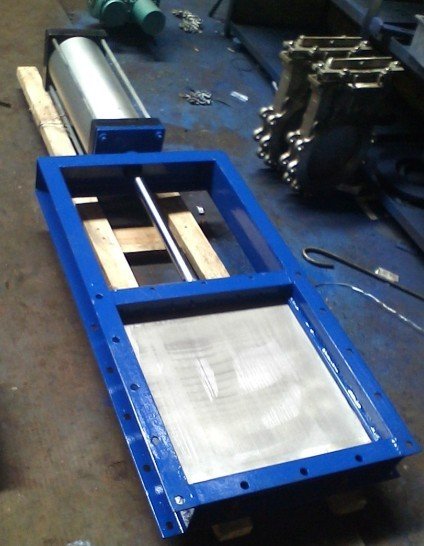

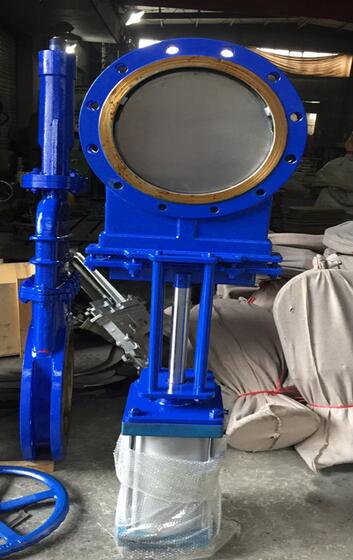

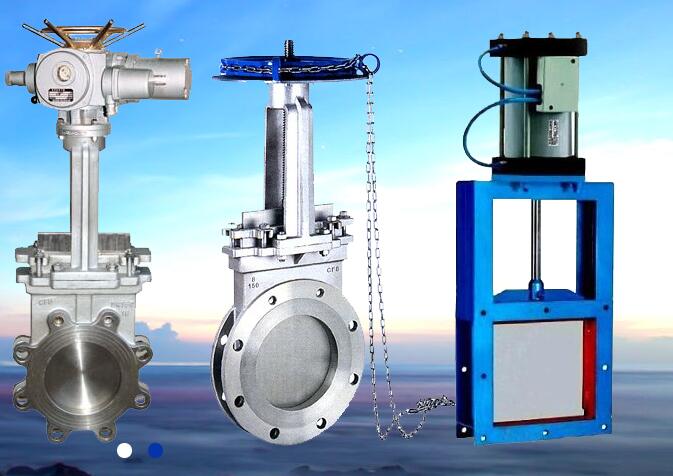

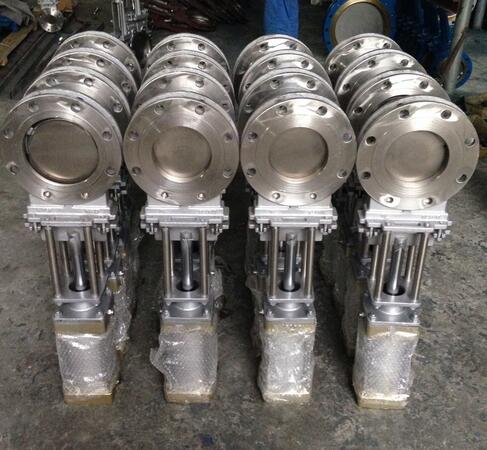

气动闸板阀是在手动闸板阀基础上加个气动执行器,从而实现阀门的开和关。其可分为上下两部分，上半部分为气动执行器，下半部分为阀门。具有启闭速度快、设计合理、结构紧凑、密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点，可在工作压力0.6MPa-2.5MPa，使用温度-20-180℃情况下正常工作。
气动闸板阀是专门设计用于制浆、造纸、煤粉矿浆、泥浆等生产过程。它以压缩空气为动力流，接受集散控制系统，PLC可编程控制器，切换开关、行程开关量信号，通过二位五通电磁阀，实现对阀门快速的开或关二们控制。特别适用于高粘度和带有纤维介质的快速切断。
气动闸板阀主要技术参数和性能：
工作温度：-20℃～+180℃
电磁阀电源电压：24DC、220VAC
气源压力：0.4～0.6Mpa
额定流量系数：230～8370
密封形式：硬密封或聚四氟乙稀软密封
阀体材质：304，ZGOCr18Ni9
作用方式：气开式，气关式
连接方式：对夹式
气动闸板阀性能规范：
公称压力（MPa) | 壳体试验（MPa) | 密封试验（MPa) | 工作温度 | 适用介质 |
1.0
1.6 | 1.5
2.4 | 1.1
1.8 | ≤100℃
≤425℃ | 纸浆、污水、煤浆、灰、渣水混和物 |
气动闸板阀零部件材质：
体、盖 | 闸板 | 阀杆 | 密封面 |
不锈钢、碳钢 | 不锈钢 | 不锈钢 | 橡胶、四氟、不锈钢、硬质合金 |
气动闸板阀主要外形及连接尺寸(mm)：
MPa | DN | L | D | D1 | D2 | H | N-M | D0 | W(Kg) |
1.0 | 50 | 43 | 160 | 125 | 100 | 285 | 4-M16 | 180 | 8 |
65 | 46 | 180 | 145 | 120 | 298 | 4-M16 | 180 | 10 |
80 | 46 | 195 | 160 | 135 | 315 | 4-M16 | 220 | 12 |
100 | 52 | 215 | 180 | 155 | 365 | 8-M16 | 220 | 14 |
125 | 56 | 245 | 210 | 185 | 400 | 8-M16 | 230 | 22 |
150 | 56 | 280 | 240 | 210 | 475 | 8-M20 | 280 | 29 |
200 | 60 | 335 | 295 | 265 | 540 | 8-M20 | 360 | 38 |
250 | 68 | 390 | 350 | 320 | 630 | 12-M20 | 360 | 66 |
300 | 78 | 440 | 400 | 368 | 780 | 12-M20 | 400 | 100 |
350 | 78 | 500 | 460 | 428 | 885 | 16-M20 | 400 | 119 |
400 | 102 | 565 | 515 | 482 | 990 | 16-M22 | 400 | 195 |
450 | 114 | 615 | 565 | 532 | 1100 | 20-M22 | 530 | 285 |
500 | 127 | 670 | 620 | 585 | 1200 | 20-M22 | 530 | 389 |
600 | 154 | 780 | 725 | 685 | 1450 | 20-M27 | 600 | 529 |
700 | 165 | 895 | 840 | 800 | 1700 | 24-M27 | 600 | 790 |
800 | 190 | 1010 | 950 | 898 | 2000 | 24-M30 | 680 | 850 |
900 | 203 | 1110 | 1050 | 1005 | 2300 | 28-M30 | 680 | 900 |
1000 | 216 | 1220 | 1160 |
|
