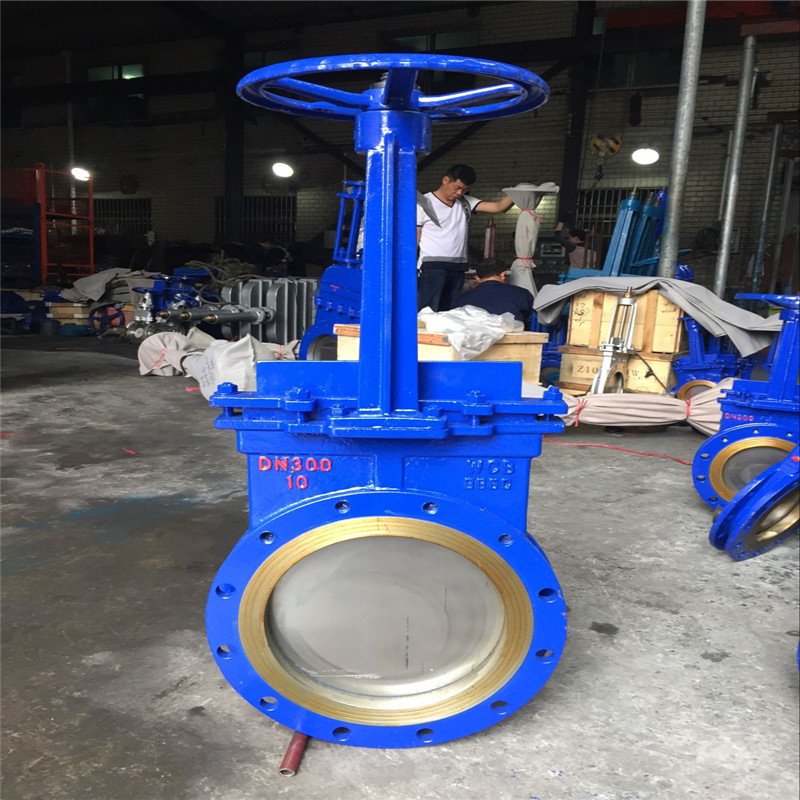

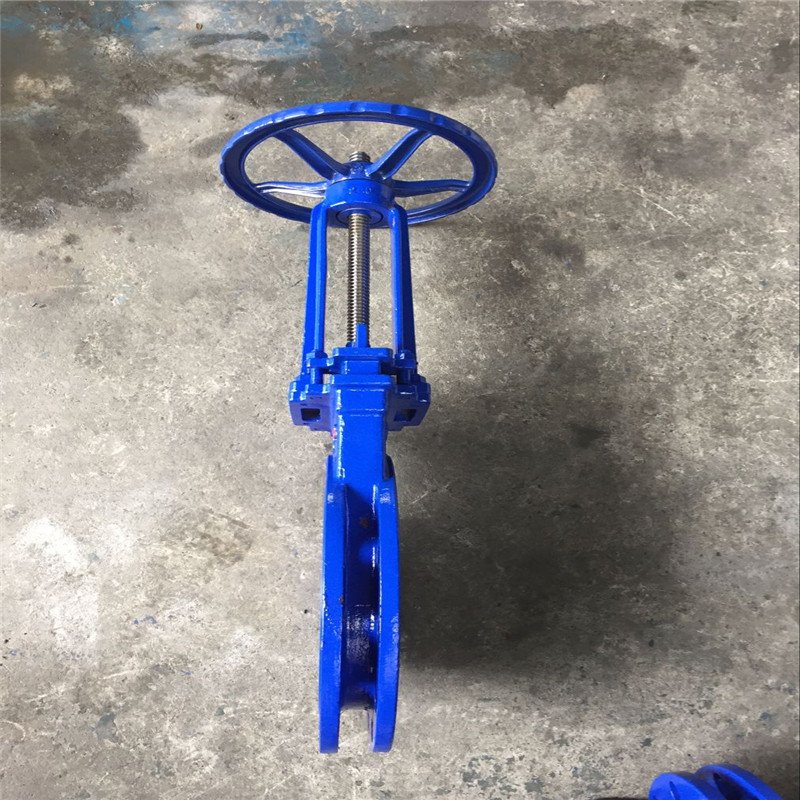

PZ73H/F/Y-10C手动刀型闸阀、薄型闸阀、手动薄型闸阀作用：主要用于排空、卸放管路中的介质。
适用介质：粉尘、污水纸浆、污水、煤浆、灰、渣水混合物等。
应用：主要用于矿山电厂的选煤、排矸、排渣，亦可用于污水处理。
薄型闸阀特点：本阀具有结构简单紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点
薄型闸阀参数备注：
（1）刀型闸阀价格由口径、材质、压力的不同而异，恕不公布价格！
（2）连接形式：对夹（梅花形、凸耳式、单夹式）、法兰等
（3）传动方式：手动、齿轮传动、气动、电动、电液动等
（4）口径从DN6-DN1200；压力从1.0MPA-2.5MPA；温度-29℃-650℃
（5）材质有：碳钢、不锈钢、球墨铸铁、灰铸铁及其他特殊钢；
薄型闸阀主要性能规范
公称压力（MPa) | 壳体试验（MPa) | 密封试验（MPa) | 工作温度 | 适用介质 |
1.0
1.6 | 1.5
2.4 | 1.1
1.8 | ≤100℃
≤425℃ | 纸浆、污水、煤浆、灰、渣水混和物 |
薄型闸阀主要零部件材质
体、盖 | 闸阀 | 阀杆 | 密封面 |
不锈钢、碳钢、灰铸铁 | 碳钢、不锈钢 | 不锈钢 | 橡胶、四氟、不锈钢、硬质合金 |
薄型闸阀主要外形及连接尺寸(mm)：PZ73H、PZ73X、PZ73Y、PZ43H、PZ43X、PZ43Y
MPa | DN | L | D | D1 | D2 | H | N-M | D0 | W(Kg) |
1.0 | 50 | 43 | 160 | 125 | 100 | 285 | 4-M16 | 180 | 8 |
65 | 46 | 180 | 145 | 120 | 298 | 4-M16 | 180 | 10 |
80 | 46 | 195 | 160 | 135 | 315 | 4-M16 | 220 | 12 |
100 | 52 | 215 | 180 | 155 | 365 | 8-M16 | 220 | 14 |
125 | 56 | 245 | 210 | 185 | 400 | 8-M16 | 230 | 22 |
150 | 56 | 280 | 240 | 210 | 475 | 8-M20 | 280 | 29 |
200 | 60 | 335 | 295 | 265 | 540 | 8-M20 | 360 | 38 |
250 | 68 | 390 | 350 | 320 | 630 | 12-M20 | 360 | 66 |
300 | 78 | 440 | 400 | 368 | 780 | 12-M20 | 400 | 100 |
350 | 78 | 500 | 460 | 428 | 885 | 16-M20 | 400 | 119 |
400 | 102 | 565 | 515 | 482 | 990 | 16-M22 | 400 | 195 |
450 | 114 | 615 | 565 | 532 | 1100 | 20-M22 | 530 | 285 |
500 | 127 | 670 | 620 | 585 | 1200 | 20-M22 | 530 | 389 |
600 | 154 | 780 | 725 | 685 | 1450 | 20-M27 | 600 | 529 |
700 | 165 | 895 | 840 | 800 | 1700 | 24-M27 | 600 | 790 |
800 | 190 | 1010 | 950 | 898 | 2000 | 24-M30 | 680 | 850 |
900 | 203 | 1110 | 1050 | 1005 | 2300 |
|
