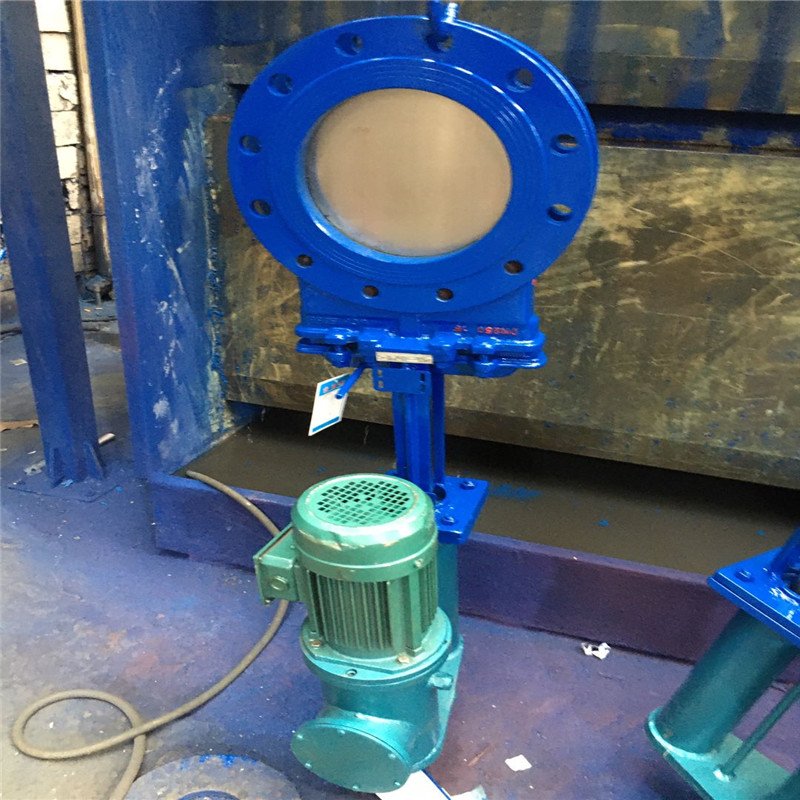

电液动圆形插板阀概述：
该产品通过电液联动装置往复推位来控制阀门的开启和关闭，如配置传感器或数字显示装置，可进行远距离，高空的危险地区的集中或程序控制，广泛应用于冶金、电力、煤炭、矿山、水利等行业，是一种应用性强的新型更新替代产品。
电液动圆形插板阀特点：
1、机、电、液、仪一体化，实现现场控制，集中监控或自动控制。
2、无级调力，运行平稳，冲击力小，运用于较高压力场合。
3、节能，液压传动效率高达80%。
4、阀门整体结构紧凑，体积小，无需液压泵站。
5、可控制任意阀位并可锁定。
电液动圆形插板阀主要性能规范
| 公称压力 (MPa) | 壳体试验 (MPa) | 密封试验 (MPa) | 工作温度 | 适用介质 |
1.0
| 1.5
| 1.1
| ≤100℃
| 纸浆、污水、煤浆、灰、渣水混合物 |
电液动圆形插板阀主要零部件材质
| 体、盖 | 闸板 | 阀杆 | 密封面 |
| 不锈钢、碳钢、灰铸铁 | 碳钢、不锈钢 | 不锈钢 | 橡胶、四氟、不锈钢、硬质合金 |
电液动圆形插板阀主要外形及连接尺寸(mm)
MPa | DN | L | D1 | D2 | H | A | B | N-M |
0.6 | 50 | 43 | 90 | 110 | 650 | 160 | 140 | 4-M12 |
65 | 46 | 110 | 130 | 670 | 160 | 140 | 4-M12 |
80 | 46 | 125 | 150 | 685 | 160 | 140 | 4-M16 |
100 | 52 | 145 | 170 | 755 | 200 | 160 | 4-M16 |
125 | 56 | 175 | 200 | 790 | 200 | 160 | 8-M16 |
150 | 56 | 200 | 225 | 865 | 200 | 160 | 8-M16 |
200 | 60 | 255 | 280 | 940 | 220 | 180 | 8-M16 |
250 | 68 | 310 | 335 | 1030 | 220 | 180 | 12-M16 |
300 | 78 | 362 | 395 | 1180 | 220 | 180 | 12-M20 |
350 | 78 | 412 | 445 | 1285 | 220 | 180 | 12-M20 |
400 | 102 | 462 | 495 | 1390 | 240 | 220 | 16-M20 |
450 | 114 | 518 | 550 | 1500 | 240 | 220 | 16-M20 |
500 | 127 | 568 | 600 | 1600 | 240 | 220 | 16-M20 |
1.0 | 50 | 43 | 100 | 125 | 650 | 160 | 140 | 4-M16 |
65 | 46 | 120 | 145 | 670 | 160 | 140 | 4-M16 |
80 | 46 | 135 | 160 | 685 | 160 | 140 | 4-M16 |
100 | 52 | 155 | 180 | 755 | 200 | 160 | 8-M16 |
125 | 56 | 185 | 210 | 790 | 200 | 160 | 8-M16 |
150 | 56 | 210 | 240 | 865 | 200 | 160 | 8-M20 |
200 | 60 | 265 | 295 | 940 | 220 | 180 | 8-M20 |
250 | 68 | 320 | 350 | 1030 | 220 | 180 | 12-M20 |
300 | 78 | 368 | 400 | 1180 | 220 | 180 | 12-M20 |
350 | 78 | 428 | 460 | 1285 | 220 | 180 | 16-M20 |
400 | 102 | 482 | 515 | 1390 | 240 | 220 | 16-M20 |
450 | 114 | 532 | 565 | 1500 | 240 | 220 | 20-M22 |
500 | 127 | 585 | 620 | 1600 | 240 | 220 | 20-M22
|
