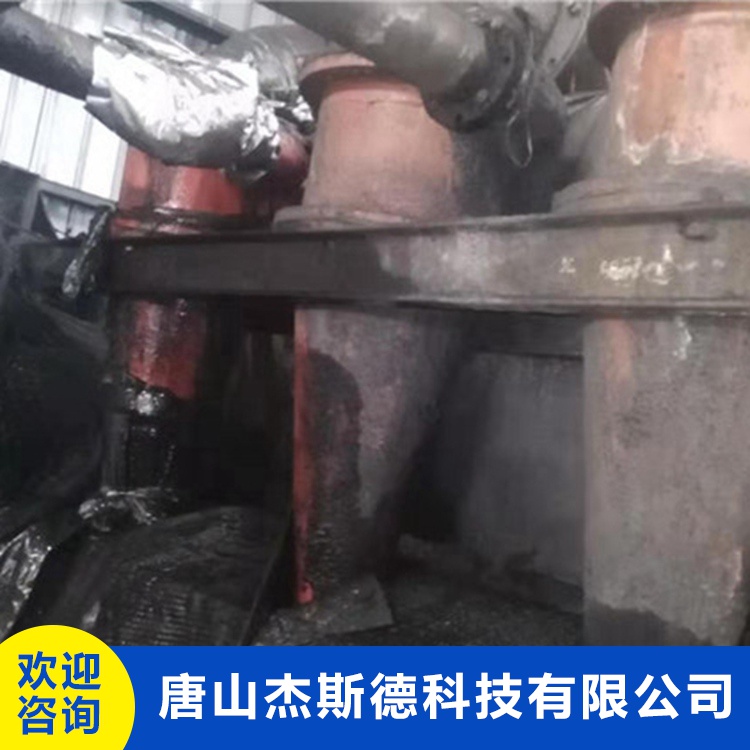

NNX系列/NTX系列耐磨分级浓缩旋流器（组）广泛应用于选煤厂粗煤泥的回收和浮选前矿浆的预浓缩。是矿浆分级浓缩的理想设备。用于各类选煤厂可提高矿浆的浓度.提高精矿的回收率。
★技术特点：
1.根据物料分级的粒度和浓度要求更换直径不同的底流口和溢流管，达到较好的分级效果。
2.旋流器内表面镶有刚玉耐磨衬里（N），（也可以根据客户要求采用耐磨铸铁或球墨铸铁等材料）（T），提高了设备的耐磨性能和使用寿命。

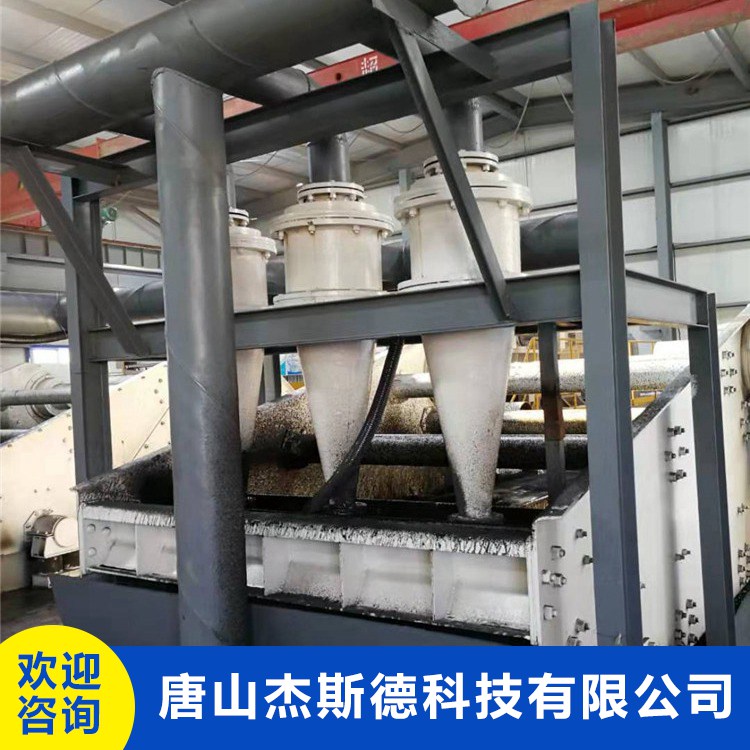

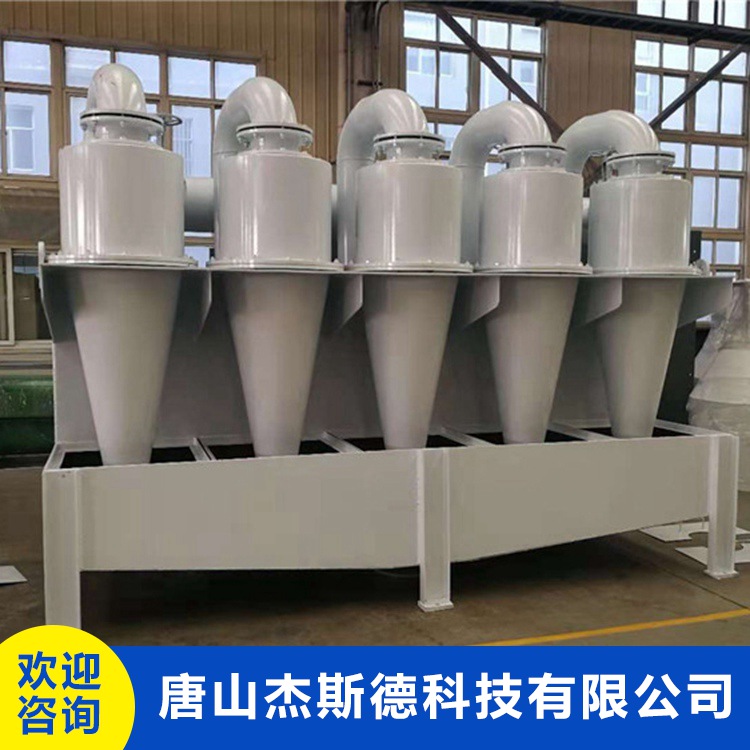

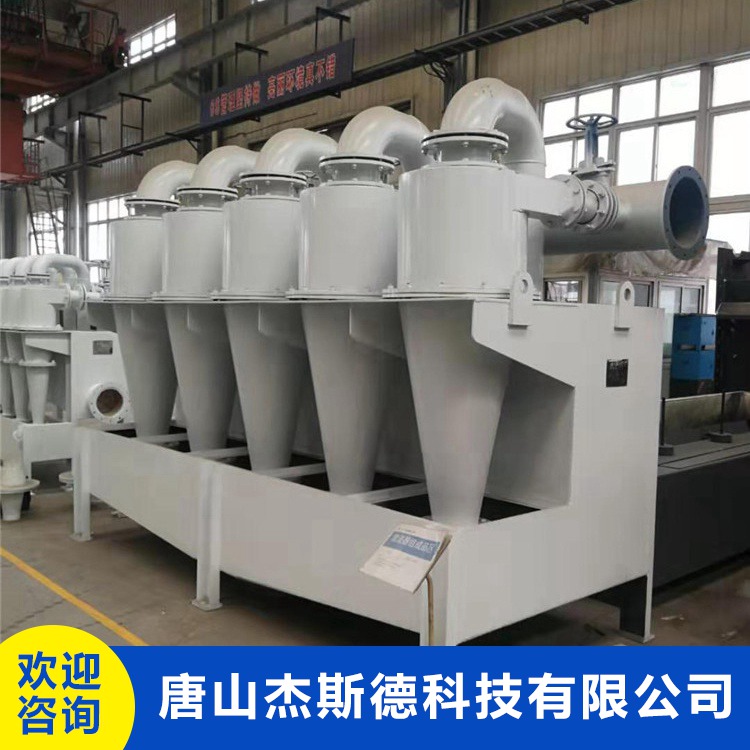

3.改进型分级浓缩旋流器按较好的工艺参数设计.能达到较好的分级浓缩效果。分级浓缩旋流器组将多个同规格的分级浓缩旋流器组合，通过中心 分配器将物料分配到每个旋流器中，使每个旋流器能在相同的压力下运转。
NN（T）X系列单台分级浓缩旋流器主要技术参数
技术特征 型号 | 150 | 200 | 250 | 300 | 350 | 500 | 600 |
内径（mm） | 150 | 200 | 250 | 300 | 350 | 500 | 600 |
锥角（° ） | 15 | 20 | 20 | 20 | 20 | 20 | 20 |
入料粒度（mm） | <3 | <3 | <3 | <3 | <3 | <3 | <3 |
分级粒度（mm） | 0.01 | 0.03 | 0.05 | 0.06 | 0.08 | 0.1 | 0.2 |
处理能力（m³/h） | 10-30 | 25-35 | 30-60 | 50-80 | 70-120 | 100-180 | 160-250 |
入料压力（Mpa） | 0.1-0.2 | 0.1-0.2 | 0.1-0.2 | 0.1-0.2 | 0.1-0.2 | 0. 1-0.2 | 0.1-0.2 |
NN（T）X系列分级浓缩旋流器组主要技术参数
技术特征 型号 | 150X6 | 150X8 | 200X4 | 200X6 | 200X8 | 250X4 | 250X6 |
旋流器内径（mm） | 150 | 150 | 200 | 200 | 200 | 250 | 250 |
台数/每组（台） | 6 | 8 | 4 | 6 | 8 | 4 | 6 |
入料浓度 (kg/m3) | 80 | 80 | 100 | 100 | 100 | 110 | 110 |
入料粒度 (mm) | 3-0 | 3-0 | 3-0 | 3-0 | 3-0 | 3-0 | 3-0 |
入料压力 (Mpa) | 0.1-0.2 | 0.1-0.2 | 0.1-0.2 | 0.1-0.2 | 0.1-0.2 | 0.1-0.2 | 0.1-0.2 |
处理能力 (m³/h) | 80-160 | 120-200 | 120-200 | 200-280 | 160-320 | 120-240 | 180-360 |
分级粒度 (mm) |
|
