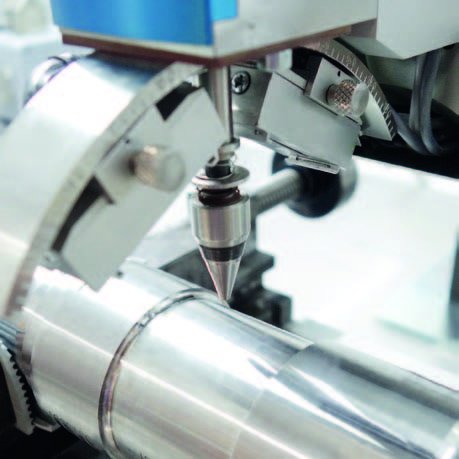

便携式残余应力检测仪根据的是布拉格原理，使用X射线来测量残余应力和残余奥氏体。这是一种传统的方法，

是测量铁素体钢Z理想的X射线衍射法，也适用于所有晶体材料（包括陶瓷）。

汽车上使用的零部件大都经过各种冷热加工工序，由于这些加工方法在零件上产生组织变化或塑性变形，从而

在工件中产生残余应力。残余应力作为一种在没有外载荷作用下的自平衡应力分布在材料或构件的内部，对其

以后的再加工和使用性能等方面都会产生影响。

热处理处理及表面强化技术都会对工件的残余应力分布有很大的影响。欲分析各种工艺产生的残余应力的大小

和分布，定量评价残余应力对疲劳强度、应力腐蚀、工件尺寸稳定性和使用寿命的作用，分析工件的失效，正

确指导机械零件加工工艺的指定，重要的是准确测定工件表面及内部的残余应力值，因此需要准确可靠的测试

手段。

便携式残余应力检测仪的测量技术作为一种无损、快速、理论严谨的测量手段，适合汽车生产中残余应力的测

量要求。
一、测量涉及的汽车材料及零件
涉及的材料：铁、铝、不锈钢、铜等
涉及的零部件包括：
钢板弹簧、齿轮、螺旋弹簧、轮毂轴、曲轴、连杆、气门弹簧、扭杆、焊接件、半轴、缸体等经过冷热加工处理或表面强化处理，对残余应力有特殊要求的零部件。

根据零件受力部位或根据应力分布典型区域或重要区域来选择测量点。表1中规定了几种常用零件的应力测量

点，其它零件则依据零件具体情况或图纸规定来确定测量点。

二、测量涉及方法简介

同倾法：测定方向平面与扫描平面相重合的测定方法
侧倾法：测定方向平面与扫描平面相垂直的测定方法。侧倾法的特点是测量方向与扫描平面垂直。
测量方向： ψ角摆动方向即为应力测量方向。
