Q644气动三通调节球阀
气动球阀-Q644气动三通调节球阀
价  格2000元
  • 品牌
    精欧GEROYAL
    型号
    Q644
  • 产地
    上海
    关注度
    433
  • 信息完整度
    典型用户
    气动三通球阀广泛应用于化工，石油，轻纺，电力，食品制药，制冷，航空，航天，造纸等工业领域。
  • 设计标准
    GB/T12237、API 6D、API 608
    压力
    PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB
  • 口径
    DN15-200mm
    材质
    WCB, 不锈钢304,304L,316,316L
  • 连接方式
    法兰式、焊接式、螺纹式
索取资料及报价
产品简介

气动三通球阀 产品概述

Q644/45F气动三通球阀是一种三通道的回转型球阀, 用于介质分流、合流及流向切换，任何一个管道都可以作为入口或出口。气动三通球阀分有气动三通L型球阀和气动三通T型球阀两种，可以满足不同的生产工艺要求。气动三通L型球阀是对三条管道中的两条管道进行切断，气动三通T型球阀实现把三条连通管道进行合流与分流。气动三通调节球阀与电气阀门定位器配套，输入4～20mADC信号及0.4～0.7MPa气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。气动三通换向球阀配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动三通球阀广泛应用于化工，石油，轻纺，电力，食品制药，制冷，航空，航天，造纸等工业领域。

气动三通球阀 产品特点

（1）流体阻力小，其阻力系数与同长度的管段相等。
   （2）结构简单、体积小、重量轻。
   （3）紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
   （4）操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
   （5）维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
   （6）在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起气动三通球阀密封面的侵蚀。
   （7）适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。

气动三通球阀 设计标准

设计与制造GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
法兰尺寸JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543
结构长度GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
检验与试验JB/T 9092、API 598、GB/T13927

气动三通球阀 技术参数

公称通径 DN(mm)1520253240506580100125150200
允许压差(MPa)≤公称压力
动作范围0～90°
阀体形式二段分体式铸造阀体
阀盖形式整体式
压盖型式螺栓压紧式
密封填料V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
连接方式法兰式、螺纹式(适用于1/2"～2")
阀芯形式三通球型阀芯
流量特性近似快开特性
泄露量Q软密封：零泄露；金属密封：按GB/T4213-92，小于额定KV0.01%
基本误差±1%
回差±1%
死区≤1%
配置执行器型号GT、SR、ST、AT、AW系列单双作用气动执行器
控制方式开关两位控制、4-20mA模拟量控制

气动三通球阀 执行器参数

执行器型号GT、AT、AR、AW系列单双作用气动执行器
供气压力0.4～0.7MPa
气源接口G1/4"、G1/8"、G3/8"、G1/2"
环境温度-30～+70℃
作用形式单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
       双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)--   失气时阀位保持(FL)
可配附件定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等


气动三通球阀 零件材料

零件名称材料名称
阀体WCB304(CF8)316(CF8M)316L(CF3M)
球体2Cr13+氮化处理304316316L
阀杆2Cr13304316316L
密封圈聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨
适用介质水、气体、蒸汽、油品等硝酸等腐蚀性介质醋酸等腐蚀介质尿素等腐蚀性介质

气动三通球阀 控制方式

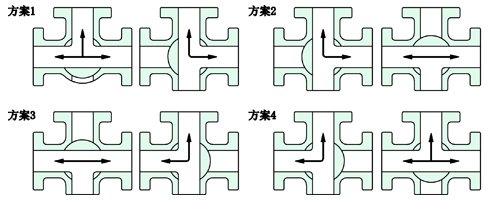

气动三通球阀分L型和T型，介质流通方向见下图。L型气动三通球阀适用于介质流向的切换，能使相互垂直的两个通道连通：T型气动三通球阀适用于介质的分流、合流或流向 切换，T型孔道可以使三个通道互相连通或使其中两个通道连通，气动三通球阀一般采用三个阀座结构，亦可根据用户要求采用四阀座结构。

"T"型气动三通球阀 流向示意图"L"型气动三通球阀 流向示意图
