DZSF直线振动筛

▌适用行业

食品行业、医药行业、冶金矿业、化工行业、尾矿干排

▌适用物料

砂糖、味精、氨基酸、冻干食品、椰果粒等

颗粒药丸、微丸、中药饮片等

铁粉、铝粉、铜粉、合金粉、耐火材料、钢丸、氧化铝等

活性炭、玻璃、造纸、化肥、硫酸类物料等

铁尾矿、铅锌尾矿、石英砂、钾长石脱水、工业污水、煤泥脱水

▌产品简介

DZSF直线振动筛运动轨迹为直线，简称直线筛，可广泛应用于矿山、冶金、化工、建材、食品加工等行业对中、小粒度物料进行干式筛分作业。该系列筛机采用双振动电机自同步驱动，激振可调。具有结构简单、备件量少、重量轻、耗能少、噪音低、安装维修方便等优点。

该系列筛机分单层和双层，也可按用户要求设计为多层；筛网分为碳素钢丝、弹簧钢丝和不锈钢丝编织网、焊接网、条缝网和其他特殊材料筛板。

▌产品结构

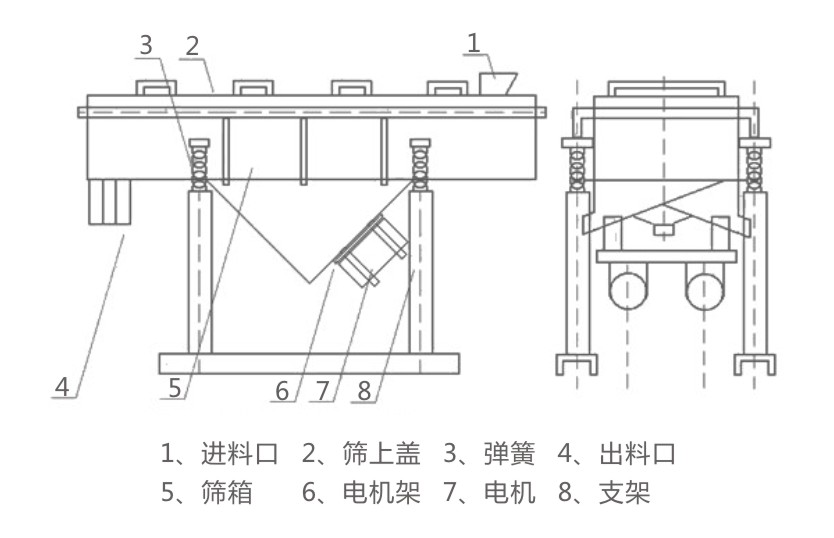

DZSF直线振动筛结构简图

▌工作原理

DZSF直线振动筛为双振动电机驱动，当两台振动电机做同步、反向旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。两电机轴相对筛面在垂直方向有一倾角，在激振力和物料自重力的合力作用下，物料在筛面作跳跃式直线运动，从而达到对物料进行筛选和分级的目的。

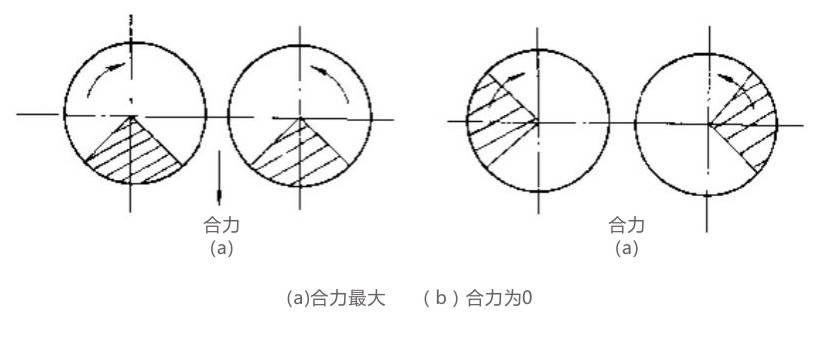

振动电机的工作原理示意图

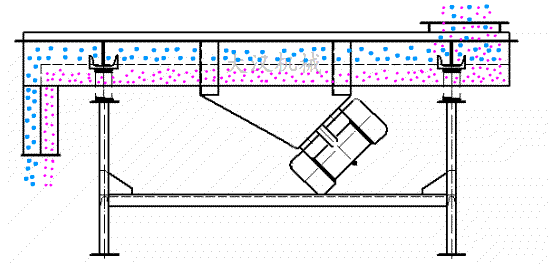

DZSF直线振动筛动态演示图

▌产品特点

1、采用角度可调控的激振源，筛分精度高，处理量大；

2、全封闭结构，无粉尘溢散，自动排料，适合流水线作业；

3、设备结构简单，耗能低，容易维修；

4、合理的装网结构，无混级、串料现象；

5、一般单台设计为1-6层不等，依需求选择。

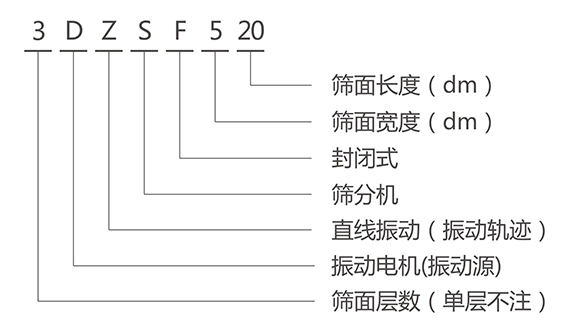

▌型号说明

▌技术参数

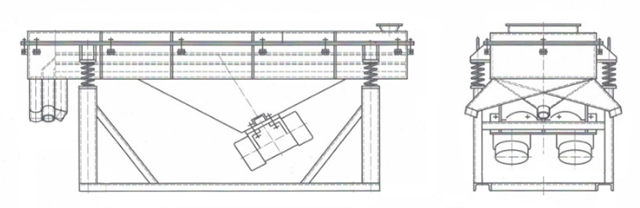

DZSF直线振动筛外形简图

DZSF直线振动筛技术参数

注：筛机尺寸和出料口位置均可按用户要求进行定制。
