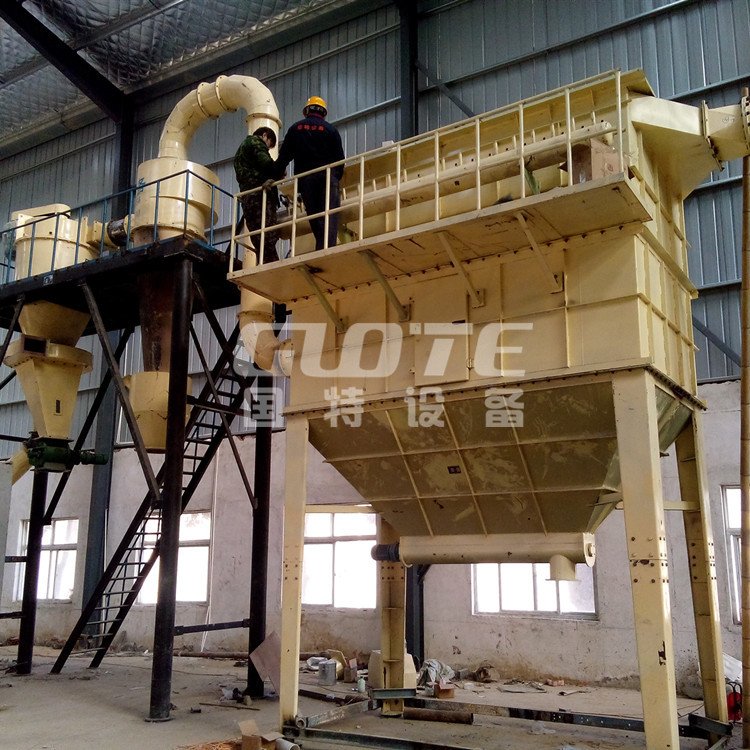

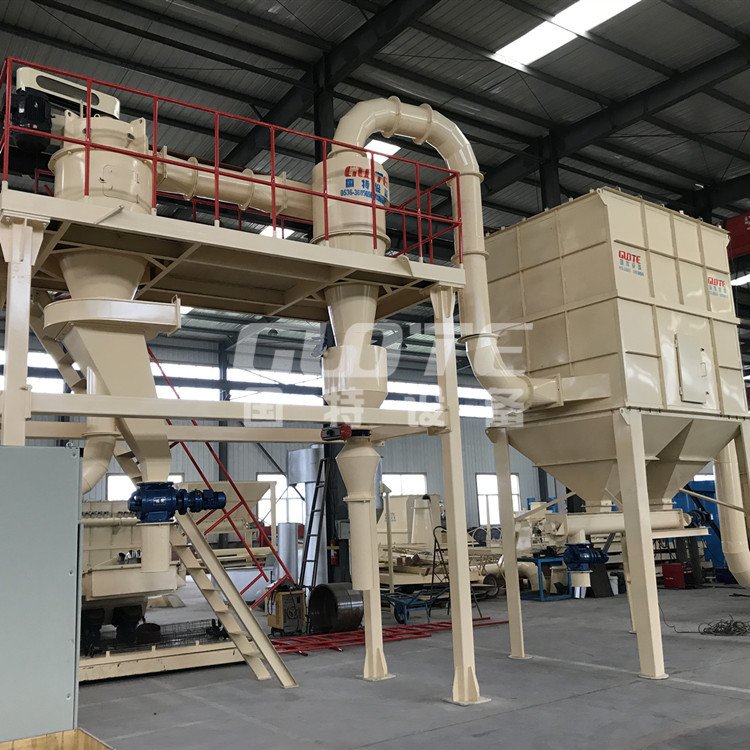

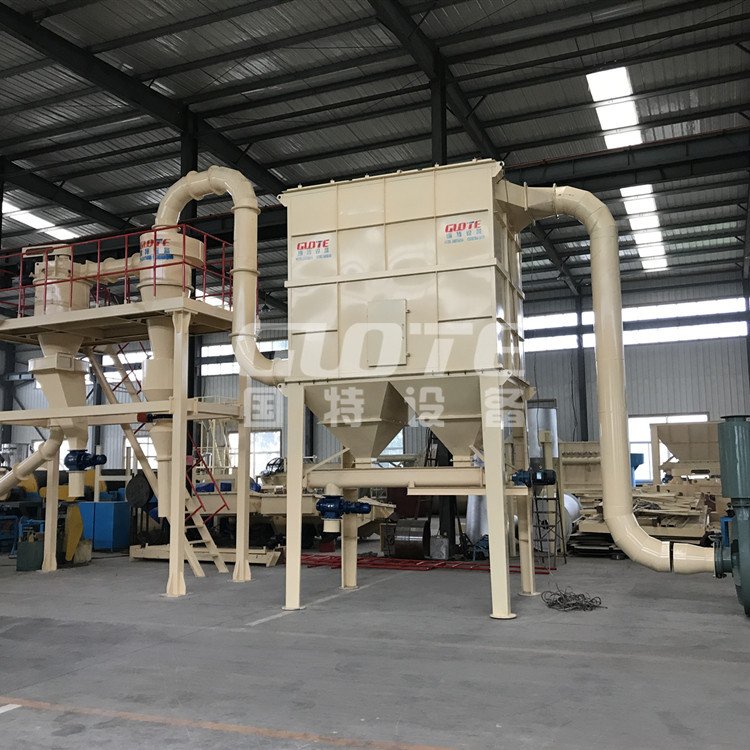

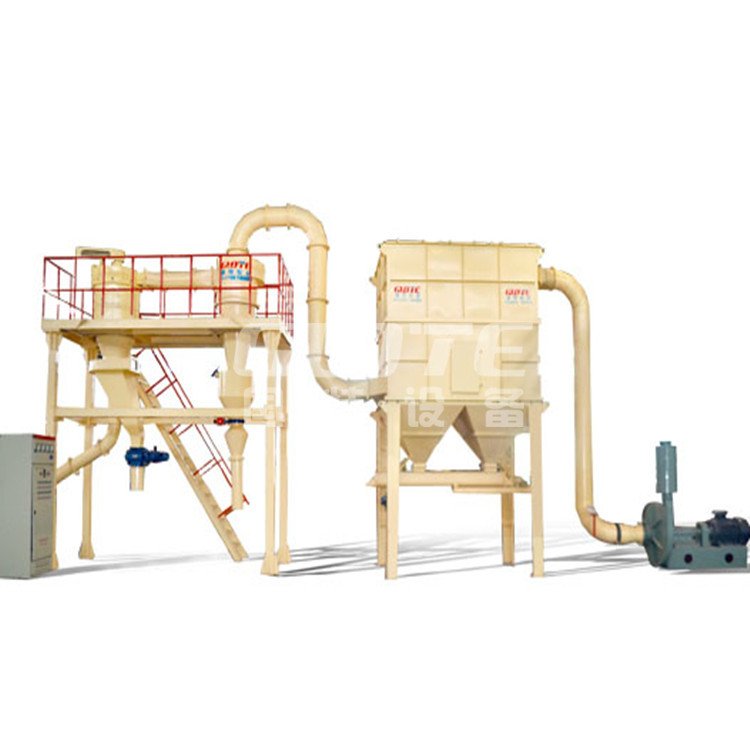

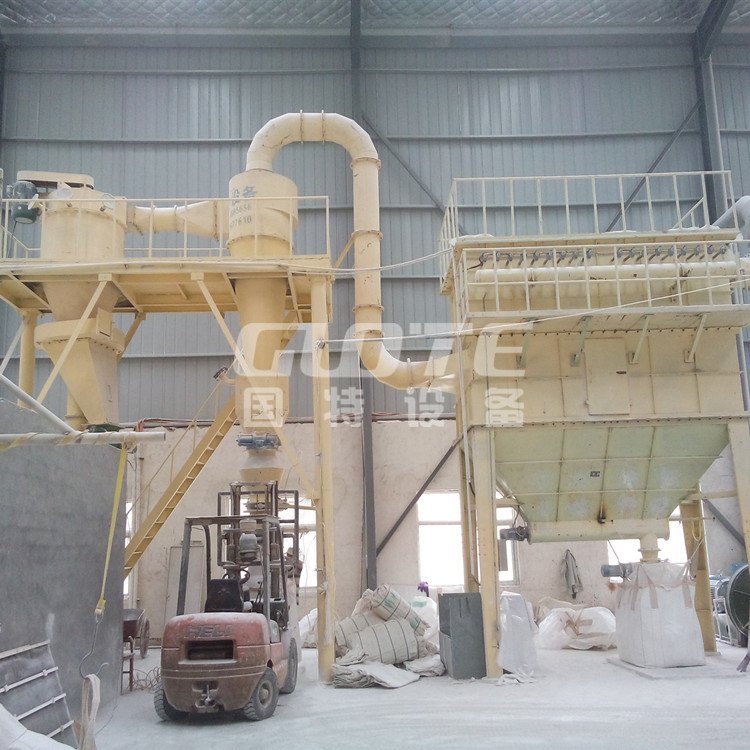

整套分级装置由气流分级机、旋风收集器、脉冲除尘器、高压引风机、电控柜等组成。气流分级机是带有二次进风及立式安装的大叶轮子的强制型分级机。

工作时物料在引风机引力的作用下由下筒身进入，并上升至分区，由于分级叶轮转子的高速旋转，粒子既受到分级叶轮旋转产生的离心力，又受到引风机产生的向心力，当粒子受到的离心力大于向心力，分级径以上的粗粒子被甩到筒体内壁失速沿壁面下滑，外界二次风通过均匀分布在锥体上的进风口进入，

对粗粒子进行产生风筛作用将混杂或粘附于粗料中的细粉分离干净。分离后的粗料由卸料装置收集排出分级机，分级径以下的细粉随气固二相流进入旋风收集器、脉冲除尘器收集下来，净化后的气体由引风机排出

整套分级装置由气流分级机、旋风收集器、脉冲除尘器、高压引风机、电控柜等组成。气流分级机是带有二次进风及立式安装的大叶轮子的强制型分级机。工作时物料在引风机引力的作用下由下筒身进入，并上升至分区，由于分级叶轮转子的高速旋转，粒子既受到分级叶轮旋转产生的离心力，又受到引风机产生的向心力，当粒子受到的离心力大于向心力，分级径以上的粗粒子被甩到筒体内壁失速沿壁面下滑，外界二次风通过均匀分布在锥体上的进风口进入，对粗粒子进行产生风筛作用将混杂或粘附于粗料中的细粉分离干净。分离后的粗料由卸料装置收集排出分级机，分级径以下的细粉随气固二相流进入旋风收集器、脉冲除尘器收集下来，净化后的气体由引风机排出
