气动保温球阀
气动球阀-气动保温球阀
价  格1万元以下
  • 品牌
    江苏泰工
    型号
    BQ641F
  • 产地
    江苏徐州
    关注度
    1184
  • 信息完整度
    设计标准
    GB/T 12237-1989、API 608、API 6D、JPI 7S-48、BS5351
  • 压力
    JB/T 9092-1999、API 598
    口径
    DN15～200、NPS 3/4～8
  • 材质
    铸钢、碳钢、不锈钢、304、316
    连接方式
    法兰
索取资料及报价
产品简介

BQ641F气动保温球阀该产品具有良好的保温保冷特性,且阀门的通径和管径一至,介质呈直线流动，阻力小，*适合容易凝固、高粘度的液体介质。同时又能有效降低管路中介质的热量损失。整体式夹套设计，更能均匀地保温、保冷。夹套、阀体外侧与夹套接管焊接，允许蒸汽或冷水的**压力为1MPa。主要用于石油、化工、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。


 技术参数及执行标准：

公称通径

DN15～200、NPS 3/4～8

公称压力(Mpa)

PN1.6~2.5、Class150~300、10K、20K

设计制造

GB/T 12237-1989、API 608、API 6D、JPI 7S-48、BS5351

结构长度

GB/T 12221-1989、ANSI B16.10；JIS B2002

连接法兰

JB/T74~90(JB74~90)、GB9112~9131、HGJ44-76、SH3406；ANSI B16.5；JIS B2212~2214

压力试验

JB/T 9092-1999、API 598

传动方式

手动、蜗轮蜗杆传动、气动、电动。

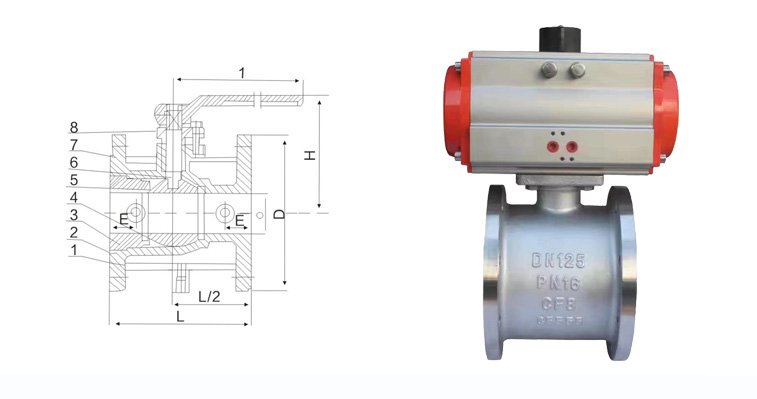

 主要材质：

序号

零件名称

材质

C

D

R

1

阀盖

WCB

ZG1C/18Ni9Ti

ZG1Cr18Ni12M2Ti

2

垫片

PTFE

PTFE

PTFE

3

阀座

PTFE

PTFE

PTFE

4

球体

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni9Ti

5

夹套阀体

WCB

ZG1Cr18Ni9Ti

ZG1Cr18Ni12Mo2Ti

6

螺栓

35

1Cr18Ni9i

1Cr18Ni12Mo2Ti

7

阀杆

1Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

8

填料

PTFE

PTFE

PTFE

9

衬套

PTFE

PTFE

PTFE

10

弹垫

WCB

ZG1Cr18Ni9Ti

ZG1Cr18Ni12Mo2Ti

11

螺母

35

1Cr18Ni9Ti

1Cr18N19Ti

12

连接支架

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni9Ti

13

连接套

35

1Cr18Ni9Ti

1Cr18Ni9Ti

14

位置指示器

塑料

塑料

塑料
