概述

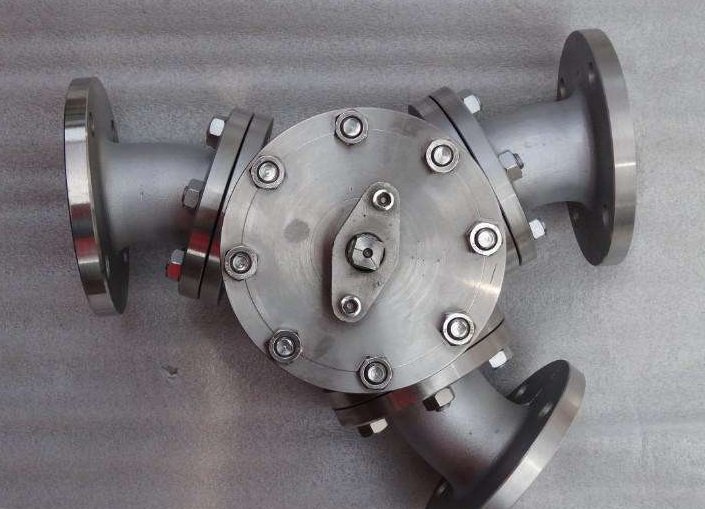

气动三通分料球阀，Y型气动球阀－135度Y型三通球阀有二种阀体结构形式，

Y型三通球阀流道平坦、流体阻力小，流通能力强。切换时介质无滞留，不会造成二次污染。配电动执行器、气动执行器实际自动化控制。

Y型三通分料阀，粉料气动三通分料阀 标准技术参数

阀  体

公称通径：DN50-DN300

阀体材质：WCB、304、316

连接方式：法兰式

压力等级：PN1.6-4.0MPa

结构形式：Y型120度、Y型135度

阀内组件

阀座密封：PTFE：-30℃～180℃

PPL ：-30℃～250℃

硬密封：-30℃～450℃ 硬质合金：表面喷焊、氮化钨

阀芯材质：304、316、316；硬密封球芯表面采用喷焊、氮化钨

阀杆材质：304

适用介质：粉体、颗粒等

分料用气动135度Y型三通球阀 使用工况

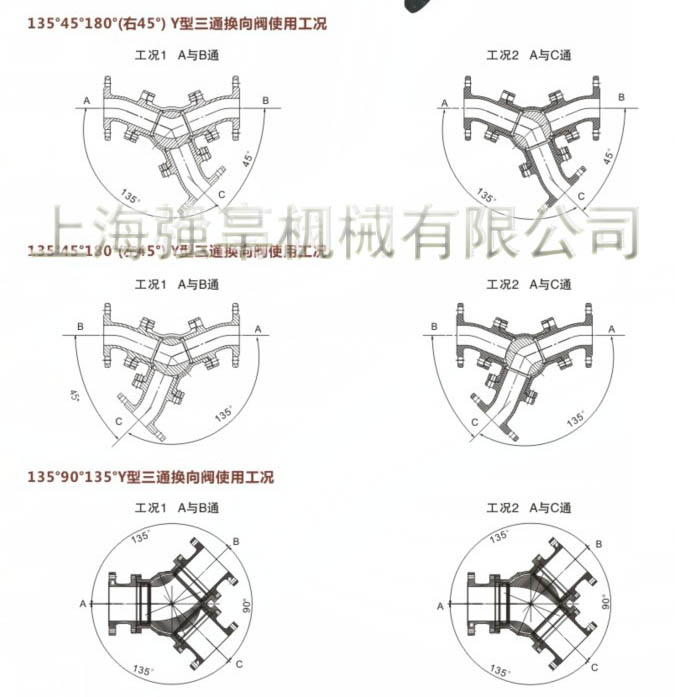

135度Y型三通球阀流向图

Y型三通分料阀，气动三通分料阀 性能

流道形成120度切换，流道平坦、阻力小、流通能力强

介质无滞留

软密封**耐温250度

硬密封**耐温425度

泄漏量：零泄漏

回差：±2.5%
