气流干燥系统
\

一、工作原理
   负压气流干燥系统是利用高速气流，气流在进入干燥管前，经过换热气加热，变成热空气，再通过风机的抽风，使干燥管内成负压状态，而干燥的物料悬浮其中，干燥管段为变截面的设计，致使气流速度不断地发生变化，充分混合，故传热系数高，可连续烘干粉沫状或是颗粒状物料。
     该干燥系统中有温度传感器，能测量和监控整个干燥系统中的各处的温度，能在线监控，并通过自控系统来控制进料温度，进料量等参数，来实现对所干燥物料的水分控制。控制过中能适时监测各工作点的温度等变量。

二、适用物料
　　粉沫状物料
　　颗粒状物料
　　片状料料　　

三、技术参数

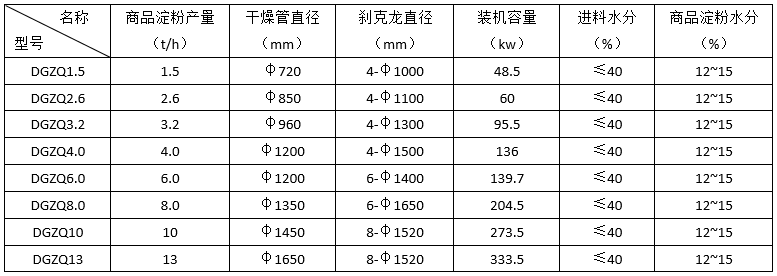

　　烘干淀粉的产量及对应的相关参数：



三、设备图例

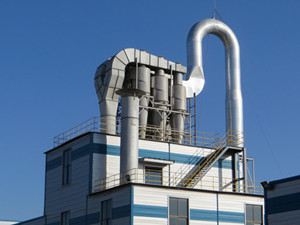

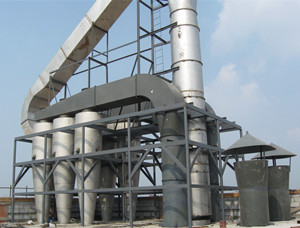

小型气流干燥系统                                                       中型气流干燥系统

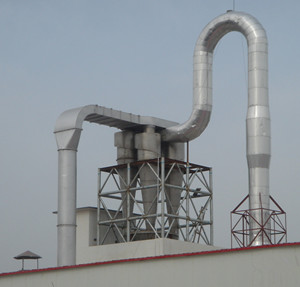

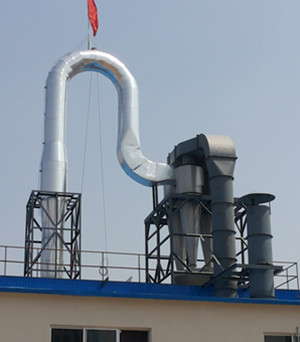

中型气流干燥系统                                                       中大型气流干燥系统
