表面张力及接触角的测定

(一)实验目的

1.掌握**气泡法测定表面张力的原理和方法。

2.掌握挂泡法测接触角的方法，并测定黄铜、石蜡的接触角

(二)实验原理

1.将毛细管刚好与液面接触，从毛细管末端鼓出的气泡，由于存在凹液面．气泡内外压力不相等，产生曲被面的附加压力，此附加压力与表面张力成正比，与气泡的曲率半径成反比。

2.接触角的测量

液体对固体的润湿程度一般用接触角的大小来表示。液体湿润固体，反之则不能。是沿液—气表面的切线与液—固界面间的夹角。

(四)实验步骤

1.调整水滴大小，一般以1-2微升左右水滴不准，避免水滴过大因重力影响而变形。

2.用接触角测量仪中的微分圆法或者微分椭圆法，通过水滴图像测量接触角。

表面能的测定：

采用两种以上标准液体，比如水，二碘甲烷CH2I2，甲酰胺（DMF）测量它们在固体上的接触角，然后通过不同的表面能计算公式 ，来计算出表面能。

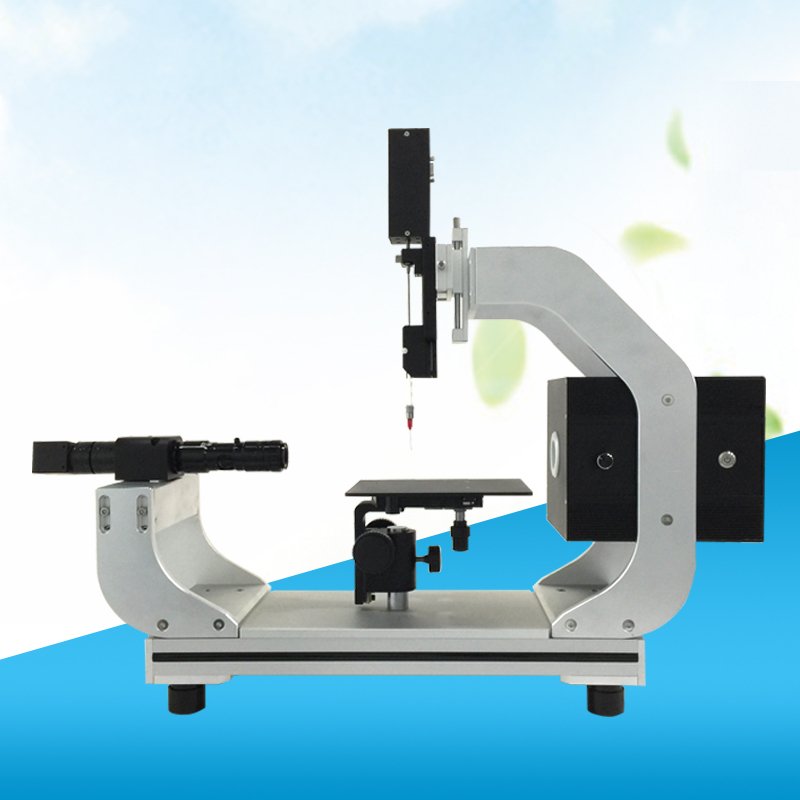

接触角测量仪测试流程图：以接触角测量仪为例

滴液

调节载物台的上下移动接液

按2键测试接触角大小

判断角度大小

小于20度使用圆环法进行测量

大于20度使用大椭圆法进行测量

滴液进行下一位置的测试

是否是测试样品

记录数据

生成报告存档

关闭仪器软件及电脑

接触角测量仪操作过程中常见的问题，及处理方式

打开设备

打开摄像头

调节光源亮度

是否有图像

无图像的情况：１、凋节镜头的上下，倾斜。２、调节针头的上下，左右，使软件上可以看到有针头。

有图像的情况：判断图像是否清晰，如果图像不清晰，调节镜头前后的位置，使软件上可以看到清晰的图像。

图像是否水平

图像未呈水平状态：①.把平整物体的左边边沿放在针头正下方

②.在软件上可以看到物体清晰的图像

③.在软件上双击鼠标左键，使基准线在物体的轮廓线附近，通过键盘的↑↓键进行微调，使基准线在轮廓线的**点

④.旋转镜头后面的CCD，使基准线与轮廓线的水平度重合。

友情提示：确保镜头盖是打开的！！！
