简要说明

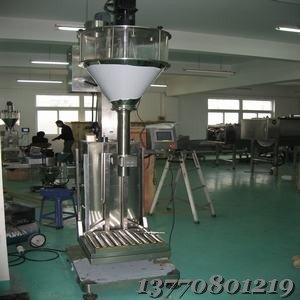

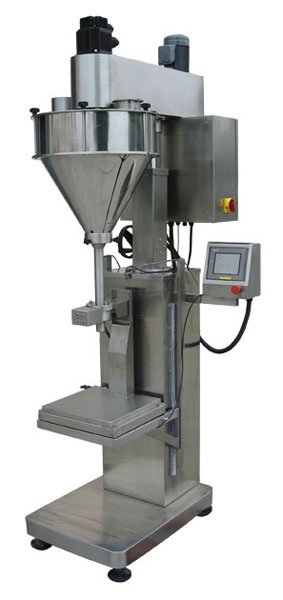

该机主要针对容易扬尘的超细粉末及高精度的包装要求而开发设计，根据装在容器下面的重量传感器给出的信号完成双速充填、计量及升降等工作，适用于包装添加剂、碳粉、灭火器干粉、其它超细粉末、及有高精度包装要求的粉末等。
主要特征
气动夹袋装置和托架装在重量传感器上，根据预先设定的重量进行快速和慢速充填，高反应速度的称重系统，保证高包装精度。
伺服马达带动托盘升降，升降速度可任意设定，充填时基本上无粉尘扬出污染环境。
伺服马达及伺服驱动控制螺杆，性能稳定、精度高。
PLC控制、触摸屏人机界面显示，操作简便。
全不锈钢结构；组合式或开启式料箱，清洗十分方便。
充填头配有手轮调整高度，轻松实现多种规格包装。
固定式螺杆安装结构，充填时不会影响物料性质。
工作流程：人工套袋或人工放罐 → 容器升高 → 快速充填，同时容器下降 → 重量达到预量值 → 慢速充填 → 重量达到目标值 → 人工取出容器。
气动夹袋装置和托罐装置可供选择，只需选择不同装置，即可满足罐装和袋装要求。
两种工作方式可切换，定量式或实时称重式，定量式速度快，精度稍差，实时称重式，精度高，速度稍慢。
主要参数
包装重量 | 100g - 10kg |
包装精度 | 100-1000g, ≤±2g; ≥1000g, ≤±0.1-0.2% |
包装速度 | 5 - 20 次/分钟 |
电源 | 3P AC208 - 415V 50/60Hz |
压缩空气 | 6kg/cm2 0.1m3/min |
整机功率 | 2.65 KW |
整机重量 | 350kg |
整机体积 | 1135×890×2500mm |
料箱容积 | 56 L |
配置清单
No. | 名称 | 型号规格 | 产地品牌 |
1 | 不锈钢 | SUS304 | 中国 |
2 | PLC |
| 台湾永宏 |
3 | 触摸屏/HMI |
| 施耐德/ Schneider |
4 | 充填伺服马达 | TSB13152B-3NTA-1 | 台湾东元 |
5 | 充填伺服驱动器 | ESDA40C | 台湾东元 |
6 | 搅拌减速电机 | GV-28 0.4kw,1:30 | 台湾宇鑫 |
7 | 电磁阀 |
| 台湾新恭 |
8 | 气缸 | MA32X150-S-CA | 台湾亚德克 |
9 | 过滤调压器 | AFR-2000 | 台湾亚德克 |
10 | 升降伺服马达 | TSB08751C-2NT3-1 0.75kw | 台湾东元 |
11 | 升降伺服驱动器 | ESDA20B-TSB751C27T | 台湾东元 |
12 | 升降减速器 | RV5030 | 上海赛尼 |
13 | 电源开关 | HZ5BGS | 温州长信 |
14 | 断路器 |
| 施耐德/Schneider |
15 | 急停开关 |
| 施耐德/Schneider |
16 | 滤波器 | ZYH-EB-10A | 北京中宇豪 |
17 | 交流接触器 | CJX2 1210 | 温州正泰 |
18 | 热继电器 | NR2-25 | 温州正泰 |
19 | 直流继电器 | MY2NJ 24DC | 日本欧姆龙 |
20 | 开关电源 |
| 常州诚联 |
21 | AD称重模块 |
| 达和 |
22 | 称重传感器 | IL-150 | 梅特勒-托利多 |
23 | 光电传感器 | BR100-DDT | 韩国奥托尼克斯 |
24 | 料位传感器 | CR30-15DN | 韩国奥托尼克斯 |
随机附件清单
NO. | 名称 | 型号 | 单位 | 数量 | 备注 |
1 | 呆扳手 |
| 支 | 2 | 工具 |
2 | 活动扳手 | 大 | 支 | 2 | 工具 |
3 | 内六角扳手 |
| 套 | 1 | 工具 |
4 | 十字螺丝刀 |
| 把 | 2 | 工具 |
5 | 一字螺丝刀 |
| 把 | 2 | 工具 |
6 | 布罩 |
| 个 | 2 | 附件 |
7 | 喉箍 | Φ105-127 | 个 | 1 | 附件 |
8 | 加压盘 |
| 只 | 1 | 附件 |
9 | 砝码 | 10KG | 个 | 1 | 附件 |
10 | 脚踏开关 |
| 只 | 1 | 附件 |
11 | 航空插座 |
| 只 | 1 | 附件 |
12 | 使用说明书 |
| 份 | 1 | 文件 |
