SL型耐腐蚀玻璃钢管道泵
品牌：龙洋泵阀
型号：SL
流量：3.2～12.5m3/h
扬程：12.5～32m
转速：2900r/min
功率：0.75～4KW
口径：25 ~ 50mm
适用温度：<100℃
SL型耐腐蚀玻璃钢管道泵产品概述
SL型玻璃钢管道泵为单级单吸离心式管道泵。属新型节能泵，介质过流部分全部采用改性酚醛玻璃钢经高温高压工艺精心制作而成，具有强耐腐蚀、高耐温性、重量轻、比强度高、不变形等优点。该泵设计选型先进，结构简单，运转平衡、性能可靠、高效低耗、保养维修方便，其总体技术水平处于国内**地位，是现阶段耐腐蚀领域中理想的选用泵型。

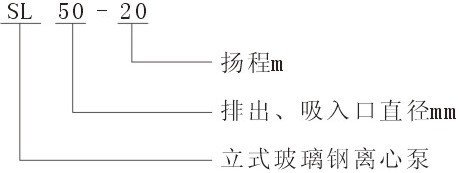

2 SL型耐腐蚀玻璃钢管道泵型号意义
3 SL型耐腐蚀玻璃钢管道泵选材依据
普通钢铁、不锈钢、铝和铅等裳用工程材料在盐酸中腐蚀严重，都不适用。大多塑料对盐酸都有优良的耐蚀性。一类塑料能耐一切浓度和沸点下的盐酸，如酚醛、呋喃、聚三氟氯乙烯、聚四氟乙烯、聚全氟乙烯、聚偏二氟乙烯等。
酚醛树脂(玻璃钢)制品对非氧化性酸(盐酸、稀硫酸、磷酸等)、盐类溶液、水都有良好的耐蚀性，不耐碱和氧化性酸（硝酸、铬酸等）的腐蚀。
4 SL型耐腐蚀玻璃钢管道泵产品用途
SL型玻璃钢管道泵适用于输送各种浓度盐酸、低浓度硫酸等非氧化性强酸、有机酸、无机盐类及多种有机溶剂，广泛适用于化工、石化、制药、农药、日化、化纤、水处理、机械、冶金、环保等行业的防腐蚀领域。

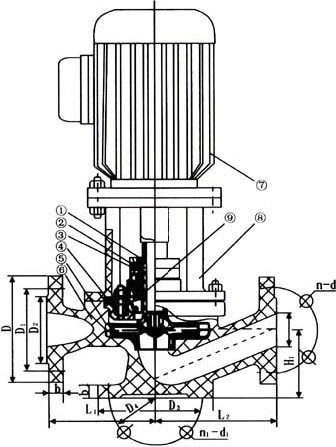

5 SL型耐腐蚀玻璃钢管道泵结构说明
|
1 |
轴 |
5 |
叶轮 |
|
2 |
轴套 |
6 |
泵体 |
|
3 |
机械密封 |
7 |
电机 |
|
4 |
泵盖 |
8 |
联结架 |
|
9 |
密封压盖 |
|
|
7 SL型耐腐蚀玻璃钢管道泵外形尺寸
|
型号 |
DN |
D |
D1 |
D2 |
b |
n |
d |
L1 |
L2 |
H |
H1 |
D3 |
D4 |
b1 |
n1 |
d1 |
|
SL25-12.5 |
25 |
115 |
85 |
65 |
15 |
4 |
14 |
110 |
130 |
430 |
70 |
125 |
100 |
16 |
4 |
14 |
|
SL40-20 |
40 |
145 |
110 |
88 |
19 |
4 |
18 |
140 |
160 |
460 |
80 |
150 |
11O |
15 |
4 |
14 |
|
SL50-20 |
50 |
160 |
125 |
100 |
21 |
4 |
18 |
160 |
180 |
580 |
100 |
172 |
140 |
16 |
4 |
14 |
|
SL50-32(3kw) |
50 |
160 |
125 |
100 |
21 |
4 |
18 |
180 |
200 |
660 |
120 |
200 |
165 |
20 |
4 |
18 |
|
SL50-32(4kw) |
50 |
160 |
125 |
100 |
21 |
4 |
18 |
180 |
200 |
680 |
120 |
200 |
165 |
20 |
4 |
18 |
8 SL型耐腐蚀玻璃钢管道泵性能参数
|
型号 |
流量Qm3/h |
扬程H m |
转速n r/min |
效率 n % |
汽蚀余量NPSHrm |
电机功率 NKW |
|
SL25-12.5 |
3.2 |
12.5 |
2900 |
37 |
3 |
0.55/0.75 |
|
SL40-20 |
6.3 |
20 |
2900 |
45 |
3 |
1.1 |
|
SL50-20 |
12.5 |
20 |
2900 |
57 |
3 |
2.2 |
|
SL50-32 |
12.5 |
32 |
2900 |
47 |
3 |
3.0/4.0 |
