ZCQF型氟塑料自吸磁力泵

品牌：龙洋泵阀

型号：ZCQF

流量：3.2～100 m³/h

扬程：20~80 m

电机功率：1.5～55 KW

转速：2900 r/min

ZCQF型氟塑料自吸磁力泵产品概述

ZCQF型氟塑料自吸磁力泵是将永磁联轴器的工作原理用于离心泵的新产品，设计合理，工艺先进，具有全密封，无泄漏，耐腐蚀的特点，其性能达到国外同类产品的**。

2 ZCQF型氟塑料自吸磁力泵产品用途

该系列ZCQF氟塑料自吸式磁力泵可广泛适用于化工、有色金属冶炼、农药、制酸制碱、造纸、酸洗工艺、稀土分离、电镀、电子、化成箔、卸酸碱等行业或工作流程，是目前磁力泵品种中结构**颖的产品之一，且高效节能、安全实用。

3 ZCQF型氟塑料自吸磁力泵主要特点

1、氟塑料自吸磁力泵以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其它泵的机械密封无法避免的跑，冒，滴之蔽病。塑料自吸磁力泵选用耐腐蚀，高强度的增强聚丙稀、四氟合金、氮化硅，碳石墨，钢玉陶磁，作为制造材料。并采用不锈钢的连接架，为客户解决了老为环境空气腐蚀而经常更换联接架而烦恼。
2、即有CQF磁力泵的功能，又集自吸于一身，不需底阀和引灌水，具备了自吸性能好，自吸时间短，效率高，并能在无液的情况下而空载运转，自吸高度4米，因此它具有良好的抗腐蚀性能，并可以使输送介质免受污染。

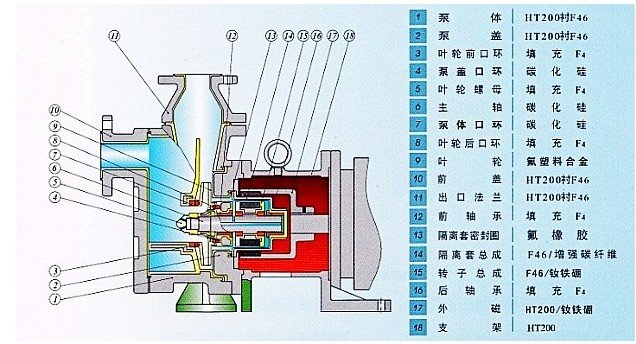

4 ZCQF型氟塑料自吸磁力泵结构图

ZCQF型氟塑料自吸磁力泵结构图

5 ZCQF型氟塑料自吸磁力泵技术参数

型号	流量	扬程	效率	汽蚀余量	进口*出口	自吸高度	自吸时间	转速	电机功率	整机质量
	m³/h	m	%	m	mm	m	s	r/min	kw	kg
40ZCQ-32F	3	34	16	3	40×25	3	150	2900	4	125
	6	32	24
	10	28	20
50ZCQ-32F	8	34	25	3	50×50	3	180	2900	5.5	180
	15	32	44
	20	28	44
50ZCQ-45F	8	49	21	3	50×50	3	180	2900	7.5	170
	12.5	48	35
	15	47	40
65ZCQ-32F	20	34	40	3.5	65×50	3	200	2900	7.5	200
	30	32	52
	35	28	48
65ZCQ-45F	20	45	40	4.5	65×40	3	200	2900	11	290
	25	45	44
	35	40	53
80ZCQ-32F	35	34	50	3.5	80×65	3	200	2900	11	280
	*60	32	55
	65	28	50
80ZCQ-45F	35	46	38	4.5	80×65	3	200	2900	18.5	320
	50	45	50
	60	40	48

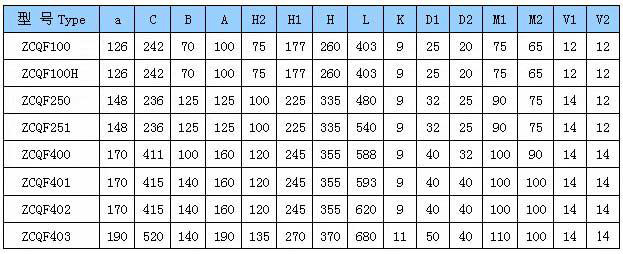

6 ZCQF型氟塑料自吸磁力泵安装尺寸表

ZCQF型氟塑料自吸磁力泵安装尺寸表
