SZB系列水环式真空泵

品牌：龙洋泵阀

型号：SZB-4SZB-8

**真空度：-0.086 Mpa

转速：1450 r/min

供水量：8 10 L/min

**气量：0.33 0.64 m³/min

电动功率：1.5KW 2.2KW

重量：42、45 kg

SZB系列水环式真空泵产品概述

SZB水环式真空泵是悬臂式水环真空泵，可供抽吸空气或其它无腐蚀性、不溶于水、不含固体颗粒的气体。*低吸入压力为-0.086Mpa。被广泛用于机械、石油、化工、制药、食品等工业及其它领域。特别适合于做大型水泵引水用。 SZB型水环式真空泵目前制造的本型号泵有：SZB-4、 SZB-8。其中4（8）表示当水银柱高为520毫米时的气量（升/秒）。

2 SZB系列水环式真空泵型号意义

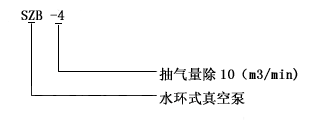

SZB系列水环式真空泵型号意义

3 SZB系列水环式真空泵结构图说明

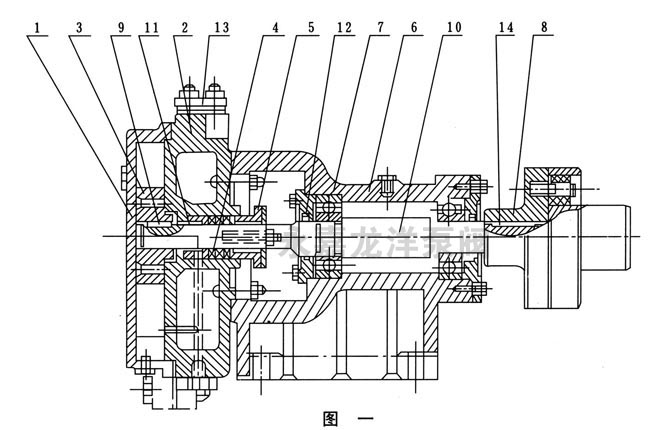

系列水环式真空泵结构图

1	泵盖	3	叶轮	5	填料压盖	7	滚珠轴承	9	叶轮平健	11	填料环	13	法兰盘
2	泵体	4	填料	6	托架	8	联轴器	10	泵轴	12	轴承压盖	14	联轴器平健

SZB型水环式真空泵结构如上图所示、工作室由泵体（2）、泵盖（1）构成，上有进排气口，下有放水螺塞（15），泵盖上有指示旋转方向的箭头，泵体有填料函和填料压盖（5），内装填料（4）密封，泵体侧面的螺丝孔（16）为补充水环消耗用水。由铸铁制成叶轮（3），有12个叶片呈放射状均分布，有平衡孔（其中两个套扣供拆卸用）平衡轴向力。叶轮平键（9）与轴（10）联接并可沿轴向滑动调节间隙。轴为优质钢制成，支承在泵的托架（（6）内的两个滚珠轴承（17）上，右端有弹性联轴器（8）和电机直接联接。托架（6）用铸铁制成，有止口保证与泵体准确联接，轴承间有空腔，可存润滑油，用稀油或黄油滑均可。从传动方向看，泵轴为逆时针方向旋转（右边法兰为排气口，左边法兰为进气口）。

4 SZB系列水环式真空泵性能曲线图

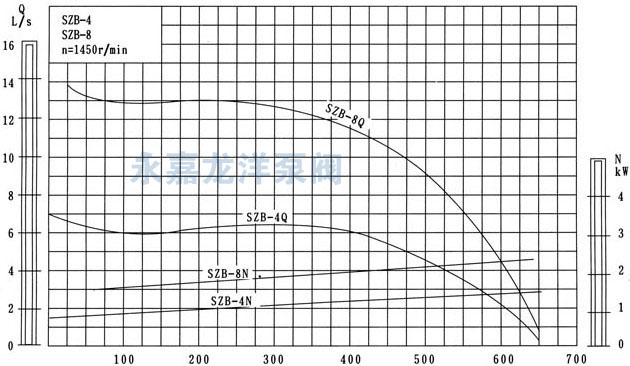

SZB系列水环式真空泵性能曲线图

5 SZB系列水环式真空泵性能参数

型号	排气量Q		毫米汞柱（mmHg）	**真空度	转数（r/min）	电机功率（kw)	口径		泵重（kg）
	m3/h	L/S					吸入	吐出
SZB-4	19.8	5.5	440	80%	1450	1.5	ZG1"	ZG1"	42
	14.4	4	520
	7.2	2	600
	0	0	650
SZB-8	38.2	10.6	440	80%	1450	2.2	ZG1"	ZG1"	45
	28.8	8	520
	14.4	4	600
	0	0	650

注:1、真空度从40%到90%或压力从0.05MPa到0.15MPa的吸排气量随着供水量的大小，叶轮与侧盖的间隙大小而变化，叶轮与侧盖的间隙大小而变化，特别是流量较小时，如果调整不准确更容易引起偏小。
2、表内数值是在下列条件下得出：①水温15℃； ②空气20℃； ③气体相对温度70%；④大气压力0.1013MPa。
3、表内性能偏差不超过5%。

6 SZB系列水环式真空泵安装尺寸图

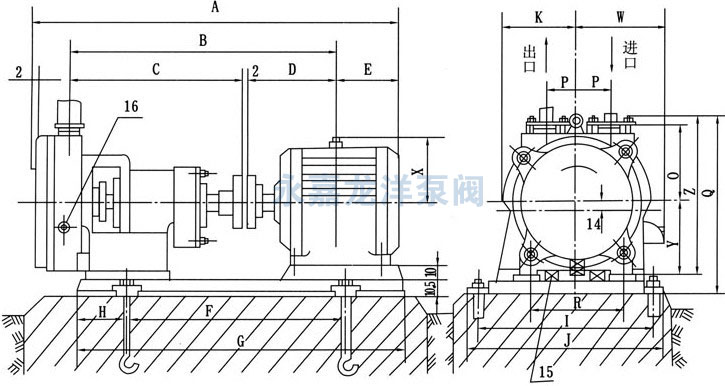

SZB系列水环式真空泵安装尺寸图

型号	A	B	C	D	E	F	G	H	I	J	K	Y	Z	W	R	Q	P	O	X	配用电机
SZB-4	755	504.5	313	175.5	122	390	640	125	310	360	120	135	274	155	187	359	55	121	145	Y90L-4-1.5KW
SZB-8	780	523	313	208	139	393	660	133	345	385	120	135	274	155	187	369	55	121	145	Y100L1-4-2.2KW

7 SZB系列水环式真空泵安装说明

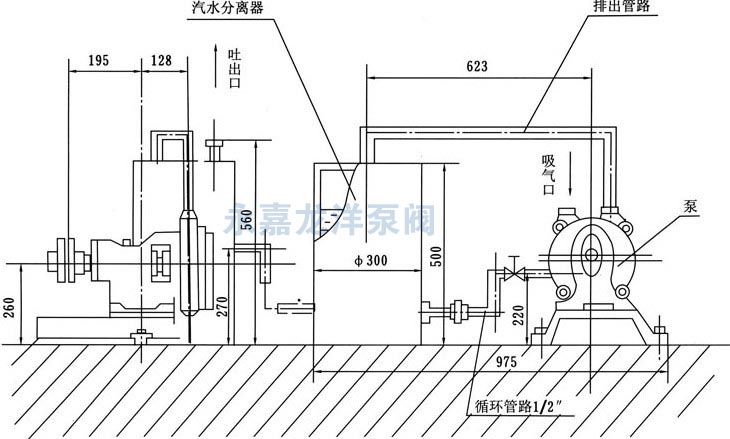

SZB系列水环式真空泵安装图

设备须根据图三进行安装
1、真空泵用来作水泵引水用时，其安装位置与水泵之间距离要宽敞一些，以便水泵和真空泵检修时方便。
2、真空泵的吸气管道不可有漏气现象。其地基尺寸以安装图或以实物测量进行施式。
3、真空泵轴与电机轴须保持水平，不允许有不同心的现象（详见图四）。基础必须结实可靠。灌入水泥后，干至48小时，重新检查安装是否有变化，然后将底脚螺栓拧紧，不可有松动现象。
4、如须安装汽水分离器时可参看图五。
